Foram encontradas 120 questões.
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
Para os componentes à esquerda dos nós b e c, incluindo R2
e excluindo C, o circuito equivalente de Norton tem
impedância de valor
.
Provas
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
Se i(t) é constante no tempo e igual a ICC, então,
em regime permanente, desprezando-se o encurvamento
do campo elétrico nas bordas das placas do capacitor,
uma carga elétrica positiva de q coulombs localizada
na posição média entre as placas estará sob ação de uma
força de módulo igual a
newtons.
Provas
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
No interior do capacitor, os vetores densidade de fluxo elétrico e campo elétrico têm a mesma direção e o mesmo sentido, e as suas magnitudes são diretamente proporcionais.
Provas
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
O valor da capacitância do capacitor é diretamente proporcional à área A.
Provas
No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).
Considerando essas informações, julgue o item que se segue, relativos ao circuito apresentado.
Se, do ponto de vista do indutor, o restante do circuito for
dado por um modelo equivalente de Norton, então a corrente
de curto-circuito desse modelo será
Provas
No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).
Considerando essas informações, julgue o item que se segue, relativos ao circuito apresentado.
A relutância magnética associada ao indutor, imposta pelo núcleo de material ferromagnético ao fluxo magnético que se estabelece em decorrência da corrente i(t), depende do número de espiras da bobina do indutor.
Provas
No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).
Considerando essas informações, julgue o item que se segue, relativos ao circuito apresentado.
Se v(t) for uma tensão constante e o circuito estiver em regime permanente, então, caso um dos terminais do indutor seja desconectado do restante do circuito, uma alta tensão será induzida entre os terminais do indutor, podendo ocorrer faiscamento.
Provas
No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).
Considerando essas informações, julgue o item que se segue, relativos ao circuito apresentado.
Se v(t) for um degrau de tensão aplicado em um dado instante t0, então, imediatamente antes e imediatamente após t0, ocorrem tensões bem distintas entre os terminais do resistor.
Provas
No circuito precedente, a fonte de tensão independente excita uma associação em série de um resistor e um indutor. O indutor corresponde a uma bobina enrolada sobre um núcleo de material ferromagnético de geometria fechada (toroidal).
Considerando essas informações, julgue o item que se segue, relativos ao circuito apresentado.
Se a tensão v(t) for um degrau de tensão, então, em condições ideais, a corrente i(t) pode apresentar comportamento oscilatório.
Provas

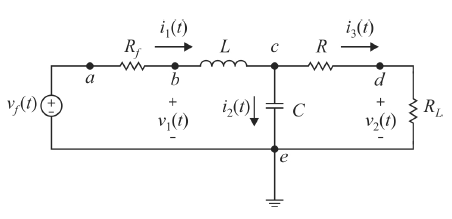

Na figura anterior, que representa um circuito constituído de vários elementos passivos e de uma fonte de tensão independente, todos ideais, estão caracterizadas algumas tensões e correntes e indicados cinco nós: a, b, c, d e e. A respeito desse circuito, julgue o item a seguir.
Se os componentes entre os nós b, d e e forem interpretados como formando um quadripolo, então, em regime permanente senoidal, a admitância de entrada de curto-circuito desse quadripolo é dada por jωL, em que ω é a frequência em rad/s.
Provas
