Foram encontradas 120 questões.
Com base na figura precedente, que ilustra componentes de uma corrente de curto-circuito, julgue os item que se segue.
O componente 1 representa a corrente de curto-circuito simétrica.
Provas

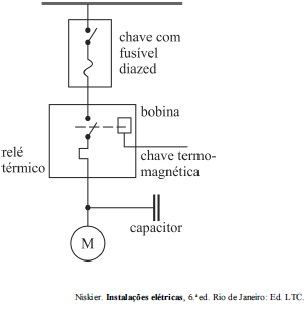

Com base na figura precedente, que ilustra o diagrama de força de um motor assíncrono trifásico com capacitor, julgue o item a seguir.
As correntes de alimentação do motor passam pelos contatos do relé térmico.
Provas

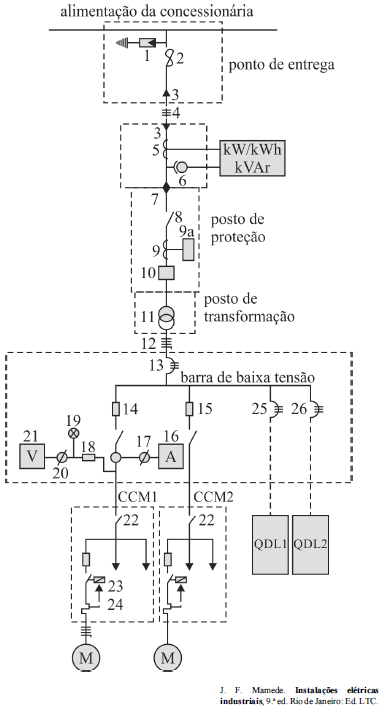

A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
O componente 2 tem a função de proteção contra sobrecorrente de rede, desde o ponto de entrega de energia até o disjuntor geral da subestação.
Provas
A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
O componente 1 tem a finalidade de proteger a instalação contra sobrecorrente de origem atmosférica.
Provas
A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
Considerando o componente 9 como um relé primário de ação direta, toda a corrente de carga age diretamente sobre a sua bobina de acionamento.
Provas
A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
Se a instalação estiver em operação sob carga, então, para se desligar o posto de transformação, o componente 8 deverá ser operado antes do componente 10.
Provas
A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
O componente 5 é um transformador de potencial.
Provas
A figura precedente ilustra o diagrama unifilar de uma instalação elétrica industrial desde o fornecimento trifásico da concessionária até as cargas. Nessa figura, os números de 1 a 26 identificam componentes utilizados na instalação.
Considerando essas informações, julgue o item a seguir.
O componente 3, na extremidade do cabo isolado, identificado com o n.º 4, tem a finalidade de garantir a deflexão do campo elétrico.
Provas
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
O módulo da corrente que atravessa o capacitor é diretamente proporcional à taxa de variação da corrente que flui no resistor R2.
Provas
O circuito precedente é constituído por uma fonte independente de corrente que alimenta uma configuração com dois resistores e um capacitor. O capacitor é formado por duas placas metálicas planas e paralelas, separadas por uma distância d, com uma área de sobreposição A, e é preenchido, no espaço entre as placas, por um material dielétrico linear e isotrópico.
A partir dessas informações, julgue o item subsecutivo.
Se i(t) for uma corrente senoidal com frequência ω, então a susceptância capacitiva imposta pelo capacitor será constante e independente da frequência.
Provas
