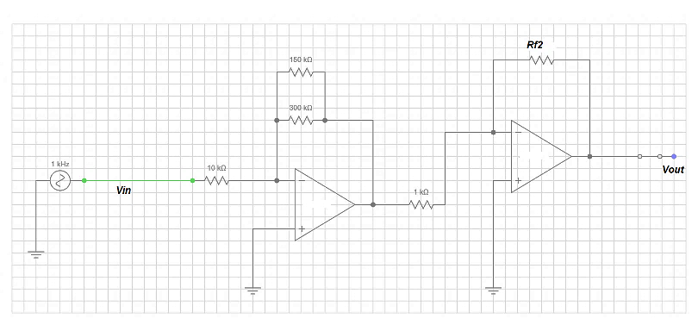

Observe a Figura 9 abaixo e determine o valor de Rf2 para que o ganho do circuito seja de 30dB.

Figura 9

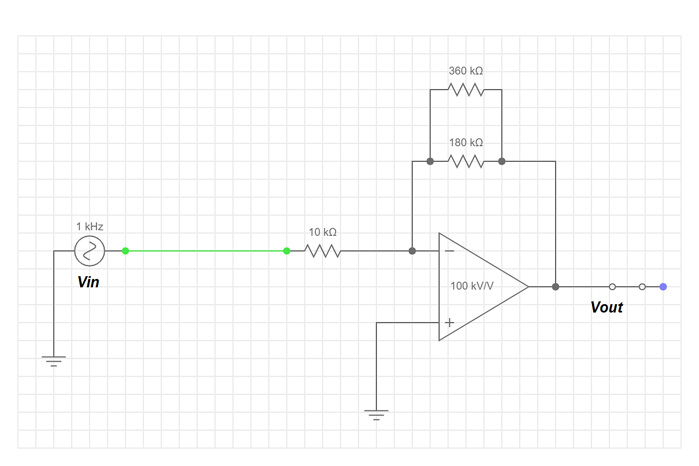

Sabendo que a tensão de entrada no circuito da Figura 8 é Vin = 1V (Vp) ou 2V (Vpp), a saída Vout será:

Figura 8

Você necessita determinar a potência consumida por um equipamento que está ligado a uma fonte de tensão de 20V de Corrente Contínua (CC). Você tem à disposição um multímetro e material básico de bancada (ferramentas, fios, conectores, entre outros). Qual o procedimento adequado para realizar a medida?

Um equipamento possui duas fontes independentes, uma para o circuito eletrônico, outra para energizar um motor CC de 6V de alimentação. Durante a montagem do equipamento, notou-se a falta da fonte DC do motor, e então, foi utilizada uma fonte disponível de 12V. Nessas condições, assinale a alternativa correta.

Sobre as orientações básicas de segurança em laboratório, pode-se afirmar que:

I. Não existe nenhuma recomendação ou norma que estabeleça o tipo de calçado a ser utilizado no laboratório, permitindo-se inclusive sandálias, contanto que estejam sendo usadas meias longas e grossas.

II. É proibido comer, beber ou fumar no interior dos laboratórios.

III. Durante realização de atividade em laboratório, é vedado o uso de adornos pessoais (relógio, aliança, correntes, piercing, etc.).

Quais estão corretas?

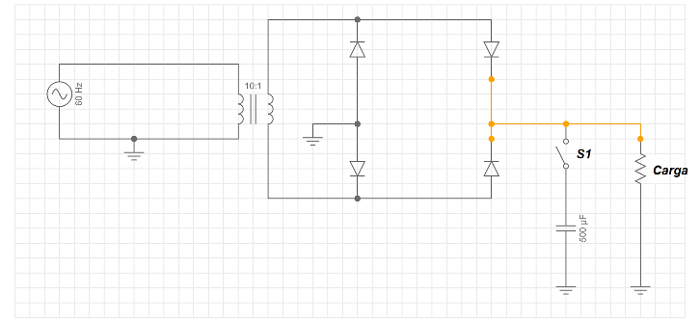

Observe o circuito da Figura 5, que se encontra incialmente descarregado e com a chave S1 aberta e analise as assertivas abaixo:

Figura 5

I. Trata-se de um circuito oscilador, aplicando sinal senoidal sobre a carga.

II. Trata-se de um retificador de meia onda.

III. A chave S1, quando fechada, irá reduzir o ripple de tensão sobre a carga.

IV. Trata-se de um retificador de onda completa em ponte.

Quais estão corretas?

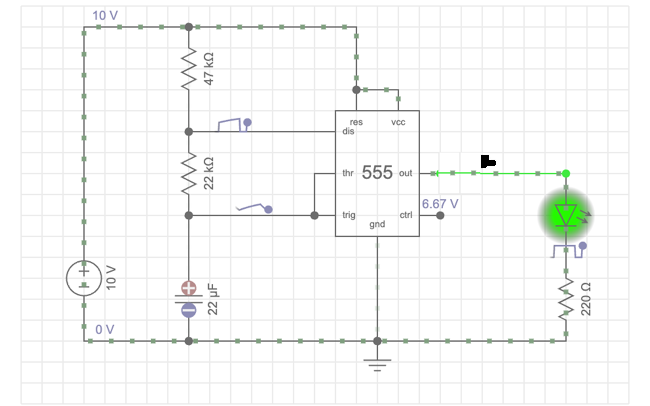

O circuito da Figura 3 é uma típica aplicação em eletrônica e utiliza um CI conhecido há décadas.

Figura 3

Figura 4

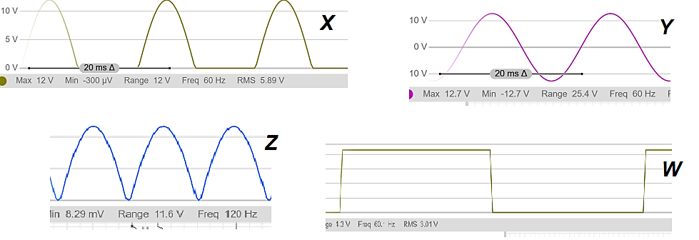

Assinale a alternativa na qual consta a aplicação do circuito e a forma de onda de saída, ilustrada na Figura 4.

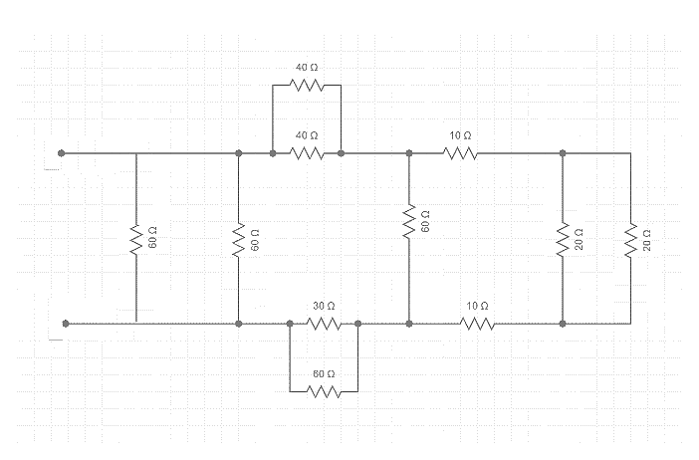

Determine a resistência equivalente no circuito da Figura 1.

Figura 1

Analise a Figura 1, que mostra uma tabela feita no Excel 2016 e, após, preencha as lacunas dos trechos abaixo:

Figura 1 – Tabela no Excel 2016

1. Se na célula A5 for digitada a fórmula =SOMA(A1:C4), o resultado apresentado será .

2. Se na célula B5 for digitada a fórmula =CONT.NÚM(A1:C1;A4:C4), o resultado apresentado será .

3. Se na célula C5 for digitada a fórmula =MÁXIMO(A1:C4), o resultado apresentado será .

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Para agilizar nossa utilização das ferramentas, é muito comum a utilização de atalhos de teclado. Considerando o navegador Google Chrome, relacione a Coluna 1 à Coluna 2, associando o comando de teclado à sua respectiva função.

Coluna 1

1. Ctrl+T

2. Ctrl+F

3. Ctrl+N

Coluna 2

( ) Abrir uma nova guia.

( ) Abrir uma nova janela.

( ) Abrir a barra localizar/buscar para pesquisar na página atual.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
