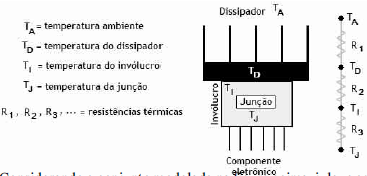

Em vários tipos de componentes eletrônicos, como semicondutores, circuitos integrados, transistores de potência, SCRs, TRIACs e outros, são usados dissipadores de calor para aumentar a troca de calor com o ambiente. Nesses dispositivos, o componente aquece o dissipador de calor, o dissipador de calor aquece o ar e, eventualmente, uma ventoinha move o ar aquecido para fora do gabinete do equipamento. A figura a seguir mostra esquematicamente um arranjo típico de um conjunto desse tipo, juntamente com o circuito térmico equivalente da montagem.

A troca de calor entre o componente e o dissipador ocorre mais por condução do que por convecção.

Plásticos e borrachas são designações comuns para materiais poliméricos, os quais são obtidos a partir de moléculas simples de compostos orgânicos (monômeros) que se agrupam em longas cadeias. Acerca desses materiais, julgue o item a seguir.

Baquelita e epóxi são exemplos de materiais poliméricos que podem ser reaquecidos e novamente moldados.

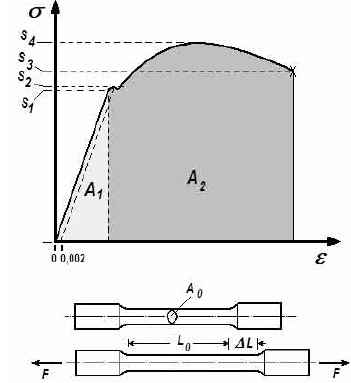

No ensaio de tração, um corpo de prova padrão, de comprimento L₀ e secção de área nominal A₀, é submetido a uma força de tração F crescente. Medindo-se o correspondente deslocamento \( \delta \), é possível traçar o diagrama tensão versus deformação ( \( \sigma\,x\,\epsilon \)), como esquematizado na figura a seguir.

Considerando os elementos do ensaio de tração mostrados na figura acima, julgue o item.

Nos materiais dúcteis, ao se atingir o valor S₄ começa a ocorrer uma redução da seção (estricção) do corpo de prova e o valor da tensão nominal no local se torna decrescente.

Sistemas de vídeo e áudio em instalações prediais se tornam cada vez mais difundidos devido ao barateamento dos custos associados à compra e manutenção dos equipamentos. A respeito de equipamentos dessa natureza, julgue o item que segue.

O entrelaçamento de linhas gerando dois campos por quadro em uma imagem tem como objetivo a redução da percepção de cintilação. Um dos campos é composto por linhas pares e o outro por linhas ímpares. Assim, um quadro é formado por dois campos.

Sistemas de vídeo e áudio em instalações prediais se tornam cada vez mais difundidos devido ao barateamento dos custos associados à compra e manutenção dos equipamentos. A respeito de equipamentos dessa natureza, julgue o item que segue.

Em monitores convencionais de tubos de raios catódicos, as deflexões horizontal e vertical do feixe eletrônico são realizadas por campos eletrostáticos, por meio do uso de placas capacitivas localizadas externamente à ampola de vidro.

Sistemas de vídeo e áudio em instalações prediais se tornam cada vez mais difundidos devido ao barateamento dos custos associados à compra e manutenção dos equipamentos. A respeito de equipamentos dessa natureza, julgue o item que segue.

Em um canal de radiodifusão de TV, a portadora de som é modulada em frequência.

Sistemas de vídeo e áudio em instalações prediais se tornam cada vez mais difundidos devido ao barateamento dos custos associados à compra e manutenção dos equipamentos. A respeito de equipamentos dessa natureza, julgue o item que segue.

O tempo de varredura completa de um quadro no sistema convencional de vídeo ou TV é de 1/30 segundos.

Sistemas de vídeo e áudio em instalações prediais se tornam cada vez mais difundidos devido ao barateamento dos custos associados à compra e manutenção dos equipamentos. A respeito de equipamentos dessa natureza, julgue o item que segue.

Em um monitor convencional de tubo de raios catódicos, a imagem é resultado da varredura da tela em uma série de linhas horizontais, uma sobre a outra. No sistema convencional, o número de linhas por quadro formado é de 525 linhas, segundo o padrão utilizado em diversos países, inclusive o Brasil.

Um dos equipamentos eletrônicos mais difundidos para automação de processos é o controlador lógico programável (CLP). Seu funcionamento baseia-se na monitoração de variáveis, no processamento de informações e na geração de sinais de excitação. Para interfaceamento do CLP com o processo, certos dispositivos são utilizados. A respeito desses dispositivos, julgue o item subsequente.

As entradas digitais de um módulo de entrada de um CLP podem ser do tipo fonte (sourcing) ou tipo dreno (sinking), sendo essa uma informação importante quando da escolha do tipo de saída do sensor a ser utilizado para excitar uma entrada particular.

Um dos equipamentos eletrônicos mais difundidos para automação de processos é o controlador lógico programável (CLP). Seu funcionamento baseia-se na monitoração de variáveis, no processamento de informações e na geração de sinais de excitação. Para interfaceamento do CLP com o processo, certos dispositivos são utilizados. A respeito desses dispositivos, julgue o item subsequente.

Saídas digitais que utilizam TRIACS não são usadas para excitar dispositivos que operam com corrente alternada.
