Em uma instalação crítica, seja industrial, residencial, de laboratório etc., faz-se necessária a implantação de um sistema de segurança que permita detectar condições hostis ou perigosas. Entre essas condições podem-se citar, invasão, incêndio, vazamentos de fluídos etc. A respeito de sensores de sistemas de segurança, julgue o item.

Como sensor de umidade, o termopar apresenta grande linearidade e elevada sensibilidade, alterando acentuadamente sua resistência elétrica sob influência de uma alteração relativamente pequena de umidade relativa do ar.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

O ADC de 10 bits corresponde a um conversor analógico/digital que gera uma palavra digital cujo valor pode variar de 0 a 1023.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

O sistema watchdog é um circuito supervisório que monitora o programa em execução e reinicializa o microcontrolador, caso esteja habilitado e certa condição predefinida tenha ocorrido.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

A interface I2C é utilizada para realizar comunicação serial entre circuitos integrados utilizando-se 2 linhas de dados e 5 linhas de sinais de protocolo.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

Os dados armazenados na memória EEPROM não são perdidos ao se desligar a alimentação do microcontrolador.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

Linhas de I/O programáveis têm como única função carregar o programa a ser executado na memória específica do microcontrolador.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I² C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

A memória flash é comumente utilizada para armazenar o código do programa a ser executado.

Considere que um microcontrolador de 8 bits apresente como características: 8 kilobytes de memória Flash, 512 bytes de memória EEPROM, 1 kilobyte de memória SRAM, 23 linhas de I/O programáveis, dois contatores/temporizadores de 8 bits; um contador/temporizador de 16 bits, ADC (conversor analógico/digital) de 10 bits com 6 canais, interface USART, interface SPI, interface I²C e temporizador watchdog (cão de guarda). A respeito desse microcontrolador julgue o item subsequente.

Contadores com temporizadores não permitem que se gerem sinais modulados em largura de pulso (PWM).

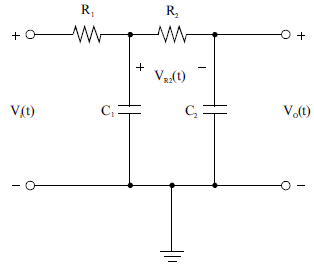

Com relação ao circuito elétrico ilustrado acima, julgue o item.

Caso R₂ seja muito maior que R₁, a função de transferência do circuito pode ser dada aproximadamente por: \( { \large V_0(S) \over V_i(S)} = { \large 1 \over R_1R_2C_1C_2S^2+R_1C_1 + R_2C_2)s + 1} \).

Com relação ao circuito elétrico ilustrado acima, julgue o item.

Se o produto R₁C₁ for muito maior que R₂C₂, o circuito terá um comportamento dinâmico semelhante ao de um circuito de terceira ordem.
