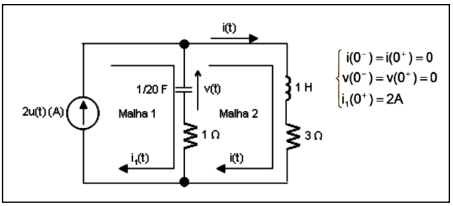

O valor de V(t) para o circuito a seguir é:

Os autovalores do sistema linear são:

\( x(t) = \begin{bmatrix} 0 & 1 \\ -30 & -11 \end{bmatrix} \) \( x(t) + \begin{bmatrix} -3 \\ -1 \end{bmatrix} \) \( u(t) \)

\( y(t) = [1-8] x(t) + [2] u (t) \)

Sobre microcontroladores e microprocessadores, analise as afirmativas a seguir.

I. Um microprocessador (MPU – microprocessor unit) é uma CPU de pequeno porte capaz de executar um determinado conjunto de instruções. É o “coração” de um computador digital.

II. Para formar um computador digital, são necessários, além do MPU (microprocessor unit), a existência de memórias e os dispositivos de I/O.

III. São exemplos de microcontroladores: 8088, 80286, 80386, 80486, Pentium (todos da Intel).

IV. Um microcontrolador (MCU –microcontroller unit) é um componente eletrônico que possui microprocessador, memória e dispositivos de I/O em um mesmo encapsulamento (CI).

V. São exemplos de microprocessadores: 8051 (Intel), 68HC05 (Motorola), PIC16F628A (Microchip), PIC18F452 (Microchip).

Está correto o que se afirma apenas em

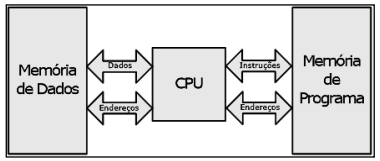

A arquitetura apresentada é utilizada em microcontroladores e microprocessadores.

Trata-se de:

Sobre as Foundation Fieldbus, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Visa substituir o sistema de sinal analógico 4-20 mA. É um barramento de campo, que interliga os elementos de chão de fábrica (CLPs, válvulas, indicadores dedicados, sensores, transdutores e atuadores) ao CLP, por uma rede de arquitetura estrela. A inovação nesse sistema é que os dispositivos de campo podem ter uma “inteligência” que os tornam capazes de executar funções de simples controle.

( ) A manutenção é facilitada pela possibilidade de diagnóstico e configuração on-line dos dispositivos de campo. Ele traz uma melhora no desempenho com o aumento da flexibilidade, pois alguns algoritmos e procedimentos de controle podem ficar no próprio dispositivo de campo. Além disso, mantém o padrão 4-20 mA, permitindo no sistema Fieldbus a transmissão de várias informações de forma unidirecional.

( ) Na tecnologia Fieldbus, somente com um par de fios, com corrente de 4 a 20 mA, são realizadas a alimentação e a comunicação entre os equipamentos e o controlador. Ao contrário da tecnologia HART, em que é necessário um par de fios para cada dispositivo a ser ligado a uma entrada ou saída analógica do controlador.

( ) O sistema Fieldbus ainda traz a possibilidade de, em caso de perda de comunicação com o módulo, o equipamento assumir, temporariamente, o controle local, pelo fato de existir o barramento.

( ) Uma diferença importante entre as tecnologias Fieldbus e 4-20 mA é o tipo de informação de cada dispositivo. No caso do Fieldbus, os dispositivos (sensores ou atuadores) têm um Tag que o identifica em uma rede e estabelece como será a sua comunicação, os dados transmitidos e os modos de configuração.

A sequência está correta em

Sobre arquitetura de instruções RISC e CISC, marque V para as afirmativas verdadeiras e F para as falsas.

( ) CISC: torna a execução do programa fácil e dinâmica. Entretanto, implica no fato de que muitas funções deverão ser “construídas”.

( ) RISC: significa conjunto de instruções reduzido.

( ) RISC: são encontrados em microcontroladores com arquitetura de Alan Turing.

( ) CISC: são encontrados em microprocessadores com arquitetura Harvard.

( ) A programação de baixo nível em instruções RISC demanda maior habilidade do projetista.

A sequência está correta em

A fim de padronizar o desenvolvimento de produtos para redes de comunicação de dados, foi elaborado um modelo aberto padronizado pela ISO (International Organization for Standardization), denominado modelo OSI (Open System Interconnection). Sobre o modelo OSI, assinale a afirmativa correta.

“As entradas digitais de um CLP podem ser do tipo _____ (sourcing), também conhecidas por __________, tipo _______ (sinking) também chamadas de ______ ou sourcing/sinking.”

Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Considere um CLP com uma placa de entrada analógica de 0 a 10 V e uma representação binária de 8 bits. Assinale a resolução, considerando as características de entrada analógica do CLP.

Sobre as Redes Hart, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O sinal analógico do padrão 4-20 mA poderá estar associado a valores de nível, temperatura, vazão, porcentagem de abertura de uma válvula etc. A interpretação do valor medido deverá ser feita pelo controlador, por meio de uma “regra de três simples” que irá relacionar o valor enviado com a grandeza medida.

( ) O padrão é a mais nova forma de transmissão de informações analógicas de um dispositivo. Para o caso de um sensor, pode-se afirmar que a sua informação é um sinal de 4 mA (valor mínimo) a 20 mA (valor máximo).

( ) O mínimo de 4 mA foi adotado para que se tenha certeza do funcionamento do sensor durante as operações, pois, se a medida for 0 mA, há um indicativo de dano.

( ) A codificação é realizada de forma binária, na qual determinada faixa de frequência é associada ao nível lógico 0 (1.200 Hz) e ao nível lógico 1 (2.200 Hz).

( ) O padrão funciona com comando e resposta como se fosse mestre/escravo. No caso, o sensor não demanda ou realiza requisições de informações ao controlador; somente o controlador realiza requisições ao sensor. No contexto de redes industriais, a comunicação entre sensor e controlador é do tipo estrela.

A sequência está correta em
