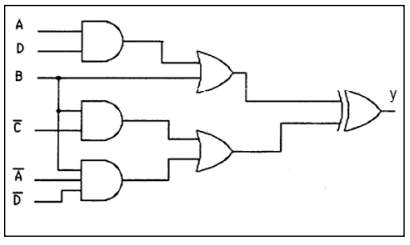

A expressão simplificada do circuito lógico a seguir é:

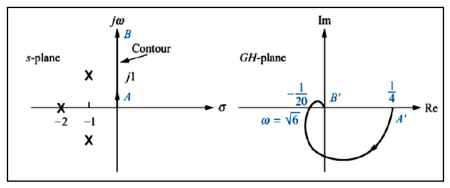

Um sistema dinâmico possui os seus polos localizados no plano s, conforme a imagem e o Diagrama de Nyquist apresentados:

O sistema dinâmico é instável para um ganho K igual a:

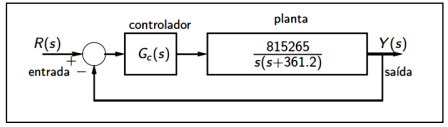

Os valores de Kp e Ki para o controlador PI (Gc(s)), a fim de que um erro estacionário para uma entrada parabólica unitária seja menor que 0,2 e máximo sobressinal de 5% são, respectivamente:

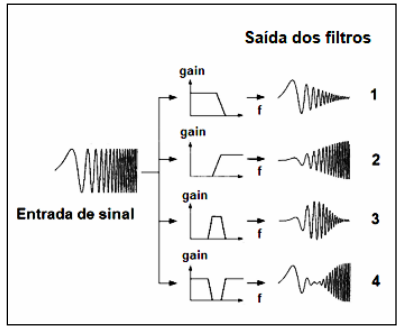

A imagem mostra o comportamento de filtros de sinais elétricos que estão numerados de 1 a 4. Considere: PB (Passa-Baixa); PA (Passa-Alta); PF (Passa-Faixa); RF (Rejeita-Faixa).

A sequência está correta em

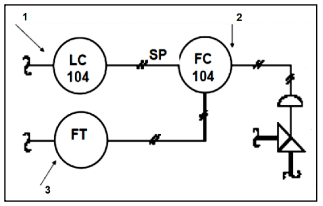

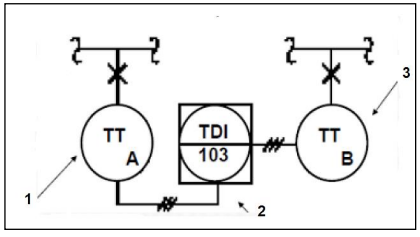

Os instrumentos assinalados na imagem são, respectivamente:

Os instrumentos identificados na imagem são, respectivamente:

Um instrumento empregado para medir temperatura possui como início de escala –20° C e final de escala 200° C. Os valores de range, span e fundo de escala são, respectivamente:

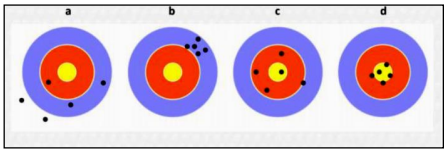

Assinale a alternativa que evidencia a(s) figura(s) que representa(m) precisão e exatidão em uma medida.

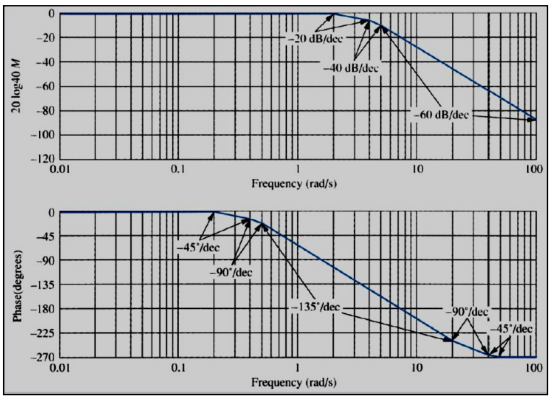

Se K = 200 no diagrama de Bode, as margens de ganho de fase são, respectivamente:

Considere:

Log10 (1) = 0

Log10 (2) = 0,301029995663981

Log10 (3) = 0,477121254719662

Log10 (4) = 0,602059991327962

Log10 (5) = 0,698970004336019

Log10 (6) = 0,778151250383644

Log10 (7) = 0,845098040014257

Log10 (8) = 0,903089986991944

Log10 (9) = 0,954242509439325

Log10 (10) = 1

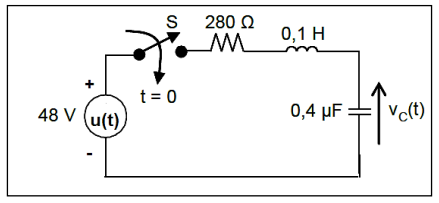

O valor de Vc(t) para o circuito a seguir, considerando que não há energia armazenada é:
