Ao anotar o resultado da leitura de uma medida efetuada, o técnico esqueceu de multiplicá-lo pela constante correspondente à escala utilizada na leitura.

Este tipo de erro é classificado como

A figura a seguir apresenta um sistema simplificado de bombeamento de água, onde a altura de aspiração (ha) é 2 m e a altura de recalque (hr) é 10 m.

Desprezando as perdas de carga na tubulação e considerando a bomba ideal, o volume máximo em litros, que pode ser recalcado em 20 min por uma bomba de 1 HP, é Dados: 1 HP = 746 W; aceleração da gravidade: g = 10 m/s²

Um líquido incompressível escoa por um tubo de diâmetro igual a 1/4 da polegada a uma velocidade de 150 m/minuto.

Nestas condições, a vazão deste líquido é, aproximadamente, de Dado: 1 polegada = 25,4 mm.

Uma máquina térmica opera entre as temperaturas de 250 e 700ºC e o seu rendimento é 50% do rendimento máximo de Carnot.

Sabendo que a máquina absorve 100MJ de energia da fonte quente, o valor aproximado do trabalho efetuado pela máquina, em MJ, é

Um forno elétrico demora 5 minutos para elevar a temperatura de 500 mL de água de 30ºC para 50ºC.

Sabendo que o rendimento do forno é de 75%, a potência elétrica do forno, em W, é Dado: calor específico da água: c = 4190 \( \dfrac {j} {kgk} \)

Um motor de indução trifásico de potência mecânica igual a 1 CV, de uso não permanente, cuja tensão nominal é de 220 V, o rendimento de 80% e o fator de potência de 0,9 indutivo, possui fator de serviço (FS) igual a 1,2.

O valor aproximado, em ampéres, da corrente de sobrecarga máxima deste motor é de Dados: 1 CV = 736 W

Sistemas de partida em motores elétricos são importantes sobre vários aspectos, como por exemplo, o aumento da vida útil das máquinas e redução de custos operacionais. Um dos sistemas utilizados é a chave estrela-triângulo, capaz de suavizar o processo de partida dos motores.

Com relação à chave estrela-triângulo, analise as afirmativas a seguir.

I. O motor elétrico deve possuir seis terminais acessíveis.

II. A corrente de partida fica reduzida a 1/3 da nominal.

III. A tensão da rede coincide com a tensão nos enrolamentos do motor em triângulo.

Assinale:

Um determinado motor monofásico é alimentado por uma rede com tensão eficaz de 120 V.

Sabendo que este motor está funcionando com fator de potência 0,8 atrasado e solicita da rede uma potência ativa de 1600 W, os valores das potências aparente em kVA e reativa em kVAr deste motor são, respectivamente,

A figura a seguir mostra um circuito contendo uma fonte de tensão contínua de valor E, uma resistência R e dois diodos D₁ e D₂, que apresentam 1 V de queda de tensão durante a condução.

Dados: E = 26 V; R = 1k\( \Omega \)

A partir dos dados fornecidos, o valor da corrente que passa pela resistência R, em ampéres, é

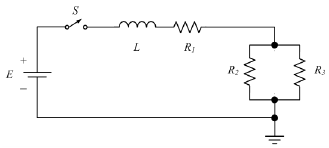

A figura a seguir mostra um circuito contendo uma fonte de tensão contínua de valor E, três resistências R₁, R₂ e R₃ e uma indutância L.

Dados: E = 10 V; L = 1mH; R₁ = 5\( \Omega \); R₂ = R₃ = 10\( \Omega \)

Considerando que a chave S foi fechada e assim permaneceu por um tempo suficientemente longo, o valor da tensão sobre o resistor R₃, em volts, é
