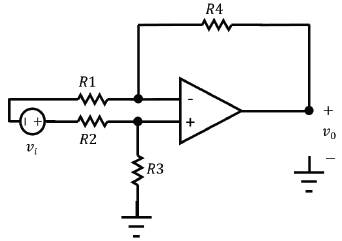

Considere o circuito amplificador diferencial apresentado a seguir.

Considerando-se o amplificador ideal, qual a impedância de entrada desse circuito?

Sobre o amplificador operacional ideal é correto afirmar que possui, EXCETO

Um técnico em eletrônica realizou a instalação de um transformador. Observou que a tensão senoidal no secundário do transformador corresponde a 32 V rms.

O valor da tensão de pico a pico é de

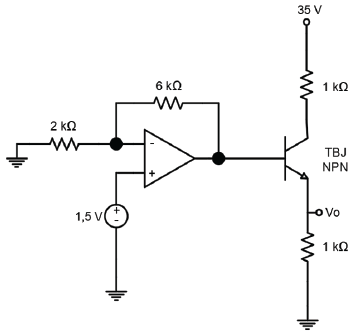

A figura a seguir ilustra um circuito composto de um amplificador operacional e um transistor TBJ NPN.

Considere V_BE = 0,7 V.

O valor da tensão V₀ é de

Um motor CC em derivação equipado com enrolamento de compensação foi instalado em uma rede de tensão de 220 V. As resistências de armadura e de campo são 1 !$ \Omega !$ e 50 !$ \Omega !$, respectivamente. Considere que, em um ponto de operação, quando o motor é alimentado com 220 V, a corrente de armadura é 20 A para atender uma determinada carga com velocidade no eixo de 900 rpm.

A velocidade do motor quando a corrente de armadura for 10 A é de

Em uma rede de energia trifásica de tensão de linha de 220 V foi conectado, em Y, um motor de indução trifásico. Sabe-se que a resistência do rotor e o módulo da corrente do rotor referidos ao estator são 0,05 !$ \pi !$ e 30 A, respectivamente, para um determinado ponto de operação. Além disso, no mesmo ponto de operação, as perdas rotacionais e o escorregamento são 300 W e 5%, respectivamente.

A potência mecânica no eixo do motor é de

Um motor de indução trifásico de 4 polos entrega um torque de !$ \dfrac {60} {\pi} !$ Nm a uma carga quando opera com velocidade de 1750 rpm.

Sabe-se que para esse ponto de operação, o motor tem um total de perdas igual a 0,5 kW.

A potência elétrica de entrada solicitada pelo motor para atender essa carga é de

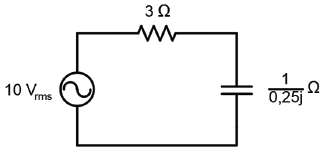

A figura a seguir ilustra um circuito com carga RC alimentado com uma fonte de tensão de 60 Hz.

O fator de potência é

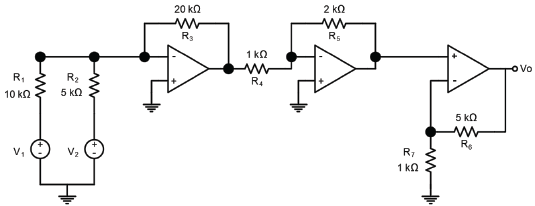

Um circuito composto por três amplificadores operacionais é apresentado na figura a seguir.

Em função de V₁ e V₂, determine o valor da tensão V₀.

A figura a seguir ilustra um circuito composto por duas fontes de corrente contínua e três resistores.

O valor da corrente que flui pelo resistor R₂ é
