Considere a edificação ilustrada na figura da questão, cujo subsistema de captação do SPDA externo fora desenvolvido através do método do ângulo de proteção, previsto na ABNT NBR 5419.

Trata-se de uma edificação compacta, de base quadrada, e o captor está posicionado no ponto central da sua cobertura.

Se o ângulo de proteção do subsistema de captação corresponde a 45°, qual a distância máxima D no plano de referência, tal como ilustrado na figura, para a qual um objeto de 5 metros de altura e de largura desprezível ainda permaneça na ZPR0_B?

Em uma instalação elétrica, todos os equipamentos de utilização previstos coincidem com a tensão nominal da instalação. As linhas principais da instalação apresentam comprimento inferior a 100 m e não há circuitos compostos por motores. Com base na Norma Brasileira ABNT NBR 5410, qual o valor limite de queda de tensão em qualquer ponto de utilização da instalação?

Observação: Os percentuais são dados em relação ao valor da tensão nominal da instalação.

Geradores síncronos consistem em máquinas elétricas que, por definição, apresentam a velocidade mecânica de rotação vinculada à frequência elétrica do estator.

Com base nas características da referida máquina, qual a velocidade mecânica do rotor, em rpm, em um gerador síncrono de 10 pares de polos quando alimentado a uma frequência de 60 Hz?

A respeito dos ensaios realizados em um transformador de potência real (monofásico) para a obtenção de seus parâmetros elétricos, está correto o que se afirma em:

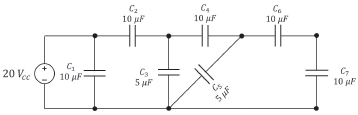

Observe o circuito capacitivo alimentado por uma fonte de tensão em corrente contínua apresentado a seguir.

Qual a capacitância equivalente vista pelos terminais da fonte e a energia armazenada no capacitor C₁, respectivamente?

Com base na ABNT NBR 5419, o risco (R) trata-se de um valor relativo a uma provável perda anual média. Para cada tipo de perda passível de surgimento na estrutura, o risco resultante deve ser avaliado. Diante do exposto e pautando-se na referida Norma, associe corretamente as classificações de risco a sua respectiva denominação.

CLASSIFICAÇÕES

1 - R1

2 - R2

3 - R3

4 - R4

5 - R5

DENOMINAÇÕES

( ) Risco de perda de vida humana.

( ) Risco de perda de serviços ao público.

( ) Risco de perda de valores econômicos.

( ) Risco de perda de patrimônio cultural.

A sequência correta, de cima para baixo, é dada por

Um gerador trifásico ideal, em Y, alimenta uma carga conectada em !$ \Delta !$ por meio de uma linha de transmissão.

Sabendo-se que a impedância da linha é de j15 !$ \Omega !$ por fase, que a impedância da carga é de j90 !$ \Omega !$ por fase e que o valor da tensão de fase (eficaz) nos terminais do gerador é de 127 V, qual é, mais próximo possível, o módulo da corrente eficaz de linha para o sistema descrito?

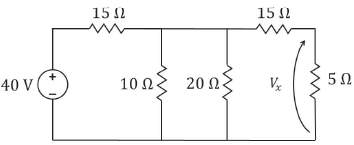

Com base na figura a seguir, qual é a tensão V_x no circuito?

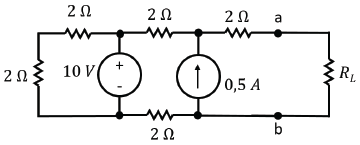

Considere o circuito a seguir.

Considerando-se que foi inserido um resistor na carga RL, que produz a máxima transferência de potência, qual a potência, em W, que a carga absorve?

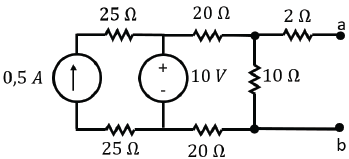

Considere o circuito a seguir.

A resistência de Norton vista dos terminais a e b deste circuito, em !$ \Omega !$, é de
