Considere a figura a seguir, que mostra um diodo zener trabalhando como regulador de tensão.

Qual o valor mínimo da carga, em !$ \Omega !$, que mantém o diodo zener operando como regulador de tensão?

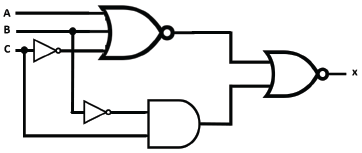

Considere o circuito a seguir.

A expressão booleana que equivale ao resultado lógico deste circuito é

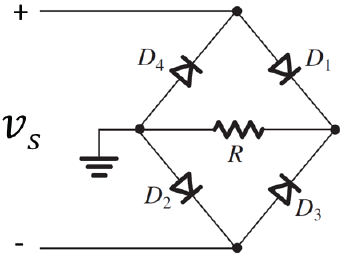

A figura a seguir apresenta um circuito retificador de onda completa em que os diodos podem ser modelados com queda de tensão constante (!$ \nu_d !$) quando polarizado diretamente.

O circuito é alimentado por uma fonte de tensão senoidal representado por !$ \nu_s !$ em que o valor de pico é dado !$ \nu_{sp}. !$

Julgue as afirmativas a seguir.

I - A tensão reversa de pico que cada diodo deve suportar é dado pela tensão !$ \nu_{sp} \, - \, \nu_d. !$

II - A corrente média na carga é dado por !$ (1/\pi) \, \nu_{sp} \, - \, \nu_d / 2. !$

III - Os diodos D₁ e D₂ conduzem no semi-ciclo positivo do sinal de entrada.

Está correto apenas o que se afi rma em

Considere os circuitos com diodos apresentados a seguir.

Considerando-se a tensão !$ \nu_i !$ = 2 V e o diodo com queda de tensão constante de 0,7V quando está diretamente polarizado, qual a tensão !$ \nu_0 !$ em volts?

A corrente de saturação para o circuito a seguir é de, aproximadamente,

Um transistor TBJ NPN foi polarizado conforme ilustrado na figura a seguir.

Considere V_BE = 0,7 V.

O valor da corrente de base de polarização do transistor é de

Observe o circuito ilustrado a seguir, composto por elementos passivos ideais e por uma fonte de tensão contínua.

Qual o valor do resistor R que promove a condição de máxima transferência de potência através dos terminais a e b?

Sobre o efeito dos raios nos diversos elementos dos sistemas elétricos de potência é INCORRETO afirmar que (,)

Analise as afirmações indicadas na sequência, referentes à ABNT NBR 5410.

I - O barramento de equipotencialização local é destinado a servir de via de interligação de todos os elementos que podem ser incluídos em uma equipotencialização suplementar.

II - A proteção básica contra choques elétricos constitui um meio destinado a suprir a proteção quando partes condutivas se tornam acidentalmente vivas.

III - O disjuntor DR é dimensionado para realizar o seccionamento mecânico (ou abertura de contatos) quando a corrente de fuga na instalação supera um limiar pré-estabelecido.

IV - OS DPS são dispositivos dimensionados para proteger a instalação elétrica contra correntes de curto circuito de baixa frequência.

Está correto apenas o que se afirma em

Analise as afirmações elencadas na sequência, referentes a sistemas de aterramentos elétricos.

I - O Método de Frank-Wenner é utilizado para se determinar diretamente a resistência de aterramento de configurações complexas.

II - Para fenômenos de frequências mais elevadas, tais como as descargas atmosféricas, a representação do aterramento como uma resistência elétrica não é suficiente para descrever a resposta do sistema.

III - Quanto menor a condutividade do solo onde está instalada uma linha de transmissão, melhor o seu desempenho frente à incidência de raios.

IV - O tratamento químico do solo apresenta-se como uma solução pouco efetiva para redução drástica da resistência de aterramento de configurações extensas de eletrodos.

Está correto apenas o que se afirma em
