inclinação dos taludes de corte, dada pela relação V:H depende da natureza do terreno, onde as normas recomendam

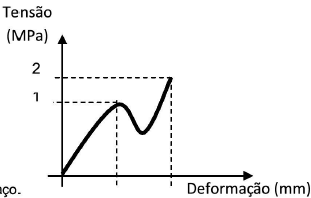

O gráfico abaixo é representativo de um ensaio a tração em aço tipo CA — 50 para concreto. Os pontos 1e2, no eixo das tensões, representa, respectivamente:

Após a aplicação de argamassas de revestimentos é possível a ocorrência de fenômenos patológicos. Dentre os fenômenos patológicos das argamassas, e suas possíveis causas, podem ser citados.

I. Fissuras mapeadas — Apresentam-se em forma de mapas e ocorrem por retração da argamassa, causada por excesso de finos no traço, quer sejam de aglomerantes, quer de finos no agregado.

Il. Fissuras geométricas — Apresentam-se de forma linear com direções verticais e horizontais. As de direção horizontal ocorrem quando acompanha o contorno do componente da base, devido à retração da argamassa de assentamento. As fissuras na vertical podem ser devidas à retração higrotérmica do componente, interfaces de base constituída de materiais diferentes, ou mesmo em locais onde deveriam ter sido previstas juntas de dilatação.

III. Vesículas — Apresentam-se com pequenas bexigas ou cavidades na superfície da argamassa endurecida. As vesículas podem ser causadas por hidratação retardada do óxido de cálcio não hidratado, presente na cal hidratada (interior branco), pela presença de concreções ferruginosas na areia (interior vermelho), ou, ainda, pela presença de matéria orgânica ou pirita na areia (interior preto).

IV. Pulverulência — A argamassa apresenta desagregação de suas partículas. Pode ser causado por excesso de finos no agregado, traço pobre em aglomerante, ou ainda pela carbonatação insuficiente da cal.

Estão corretas:

De acordo com as normas da Telebrás, os critérios para a previsão do número de pontos telefônicos, são fixados em função do tipo de edificação e do uso a que se destinam. Nesse caso, assinale a alternativa incorreta.

No quadro abaixo é apresentado o planejamento operacional do cronograma físico de 10 (dez) atividades de construção de uma edificação horizontal de 100m². Considerando uma carga horária de 48 horas semanais e as produtividades previstas em homem- hora (hh) por unidade da atividade (m² ou m³), o tempo, em dias, para execução das atividades 2, 3, 7 e 10, é, respectivamente:

Nas instalações hidráulicas, com relação à pressão estática, assinale a opção que contém a afirmativa correta.

A figura abaixo mostra dois apoios sobre sapatas, com recalques r1 e r2. Para que a estrutura atenda os limites de distorção, acima referidos, o recalque diferencial (Ar) deve ter valores máximos, respectivamente, de:

O dispositivo automático e reversível de proteção dos circuitos elétricos, em caso de curto-circuito é:

Do lote de uma estrutura de concreto de uma edificação, com f_cK = 24 MPa, foram coletados 8 exemplares de corpo de prova. Na tabela abaixo são apresentados os resultados, do maior valor de cada exemplar, referente à resistência característica obtida no ensaio de rompimento à compressão, na idade de 28 dias (f_c28).

Fórmula e dados

!$ f_{CKest} = 2 { \Large { f_1 + f_2 + \cdots f_{m-1} \over m -1}} - f_m !$

Considerar !$ \mathbf{ \Psi_6 = 0,93} !$

O valor estimado da resistência característica a compressão (f_CKest), aos 28 dias, e o valor do produto !$ \mathbf{ \Psi_6f_1} !$ conforme a norma NBR 12.655:2006 - Concreto de Cimento Portland — Preparo, Controle e Recebimento — Procedimento, é de:

As configurações arquitetônicas modernas têm fundamento em grandes ambientes com plantas flexíveis, sem interferências de vigas, podendo remanejar paredes e divisórias sobre a laje com a finalidade de compor nova distribuição espacial. Esse modelo, no entanto, gera grandes vãos, cargas concentradas e excessivas deformações nas lajes. Diante desse modelo é recomendável utilizar o seguinte tipo de laje de concreto:
