A realização de ensaios de laboratório com os diferentes solos utilizados em obras geotécnicas fornece informações importantes para o desenvolvimento dos projetos e permite avaliar o desempenho final nas obras. Sobre esse assunto, analise as afirmativas abaixo:

I. O ensaio de granulometria é realizado para determinar a distribuição granulométrica dos diferentes tamanhos das partículas presentes em um solo, sendo fundamental para sua caraterização e classificação. Além disso, fornece os parâmetros essenciais para o cálculo da resistência ao cisalhamento.

II. A umidade ótima e o peso específico seco máximo são parâmetros fundamentais obtidos no ensaio de compactação, que tem o propósito de avaliar os assentamentos diferenciais que podem impactar na estabilidade e na integridade de estruturas.

III. No ensaio de cisalhamento direto, a condição padrão é que o ensaio seja drenado. Isso significa que durante o procedimento, as poro-pressões presentes no solo são totalmente dissipadas. Nas areias, essa dissipação ocorre automaticamente, enquanto em solos argilosos é necessário reduzir a velocidade de deformação e aumentar o tempo do ensaio para permitir sua dissipação adequada.

Está(ão) CORRETA(S) apenas:

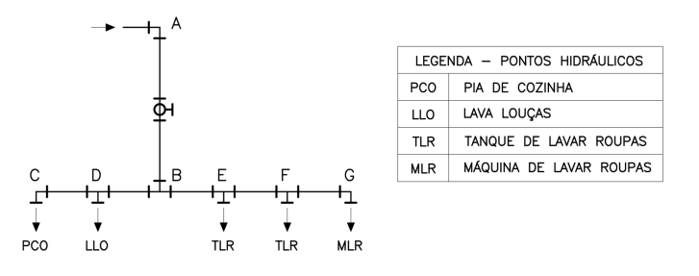

Em uma residência, há uma coluna de água fria que alimenta cinco pontos hidráulicos, conforme mostra o esquema vertical da instalação na figura a seguir. Tendo em vista as informações acerca de cálculo das tubulações via somatório de pesos, disponíveis nas tabelas seguintes, marque a alternativa que contém os valores do dimensionamento dos diâmetros nominais dos trechos AB e BE, RESPECTIVAMENTE.

Sobre o dimensionamento e a execução de fundações rasas ou superficiais é INCORRETO afirmar:

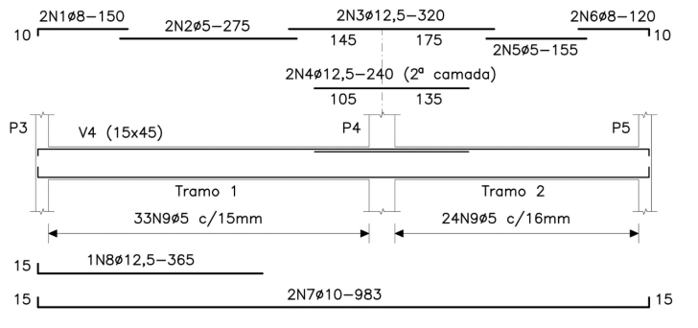

A partir da leitura do detalhamento das armaduras da viga V4, com seção retangular de 15x45 cm², mostrada na figura a seguir, marque a alternativa INCORRETA.

Com relação ao dimensionamento de peças de concreto armado, é INCORRETO afirmar:

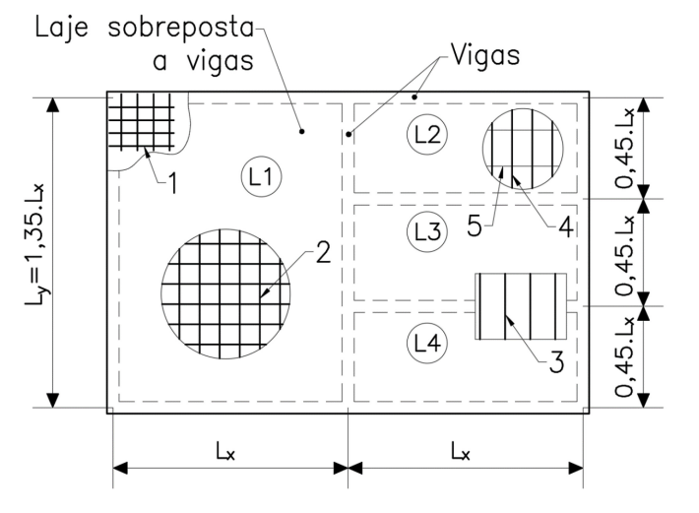

A figura a seguir mostra posicionamentos de armaduras em quatro lajes maciças, designadas de L1, L2, L3 e L4. Considerando as armaduras numeradas de 1 a 5, marque a alternativa INCORRETA.

Com relação à teoria dos estados limites, é INCORRETO afirmar que

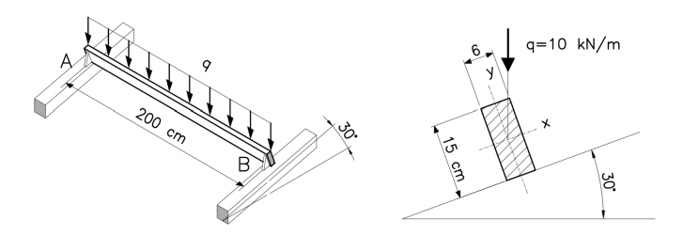

Considere a terça de uma cobertura em estrutura de madeira, biapoiada em A e B, submetida a um carregamento distribuído que passa pelo centroide de sua seção retangular 6x15 cm², conforme figuras a seguir. Determine a tensão de flexão máxima absoluta na seção transversal da terça, adotando √3 ≈ 1,7.

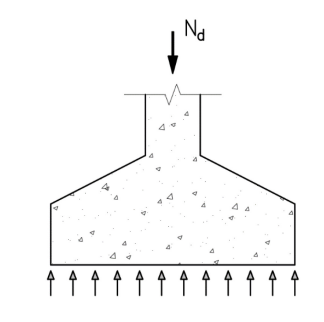

Um engenheiro de fundações foi solicitado para o cálculo de uma sapata isolada, segundo condições mostradas na figura a seguir. Sabendo que \( N_d \) é igual a 420 kN, a tensão característica do solo igual a 240 kPa e o fator de segurança é 3, calcule a área necessária da superfície de contato da sapata com o solo.

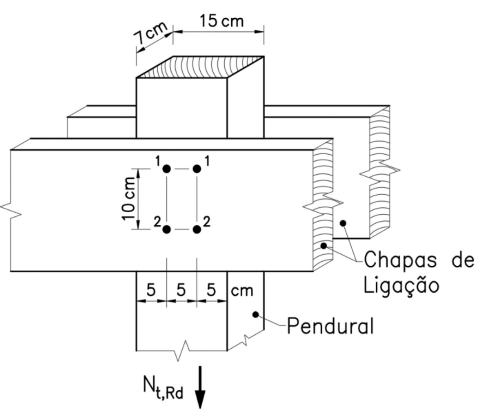

Um pendural com seção retangular 7x15 cm² de madeira de floresta nativa está conectado por quatro parafusos de diâmetro \( d_b \) igual a 12,5 mm, com furos de diâmetro \( d_f \) igual a 13 mm, a duas talas laterais de madeira, conforme figura seguinte. Sabendo que a tensão resistente de cálculo à tração paralela às fibras é \( f_{t0,d} \) = 18 MPa, para as condições de ação de longa duração, classe 2 de umidade e madeira serrada, determine o valor do esforço de tração resistente de cálculo, \( N_{t,Rd} \) , do pendural.
