O circuito equivalente de um motor de indução é uma ferramenta muito útil para determinar a resposta que esse motor apresenta diante das variações de carga. O modelo para esse circuito é similar aos dos transformadores trifásicos e pode ter os seus parâmetros determinados por testes padronizados e sob condições precisamente controladas e descritas pela NBR 5383-1/2002.

Assinale a opção que apresenta esses testes.

Nos comandos elétricos, são utilizados alguns dispositivos com finalidades específicas. Na proteção de circuitos eletrônicos que utilizam chaveamento em altas frequências, deve-se utilizar

Num eletroduto de saída de um dos quadros de distribuição de uma instalação predial passam três circuitos. O primeiro é o circuito de um chuveiro elétrico de 4.800 W. O segundo é um circuito de tomadas de uso geral (TUG) da cozinha, totalizando 2.000 VA, e o terceiro corresponde a todas as lâmpadas do térreo, cuja potência instalada é de 1.300 VA. Considere a tensão da rede de 220 V, fator de potência médio de 0,8 para as TUGs e temperatura ambiente de 30ºC. Utilize as tabelas abaixo para determinar a seção dos condutores (fase, neutro e terra) dos três circuitos mencionados.

A sequência que apresenta a seção nominal dos condutores dos circuitos C₁, C₂ e C₃ está indicada CORRETAMENTE em:

Três transformadores monofásicos de 1 kVA, (110+110) / (110+110)V, conforme mostrado na figura abaixo, foram ligados em \( \Delta \)/Y para alimentar um motor de indução trifásico de 1,5 CV contendo 12 terminais e que estava acoplado a um freio magnético. A tensão no primário do conjunto de transformadores foi fornecida por uma fonte variável (variador de tensão trifásico) de 4,5 kVA com saída de 0 a 415 V. O motor de indução foi fechado para a sua menor tensão. E, após energizar o conjunto, ajustou-se a fonte trifásica e o freio magnético de tal modo que a tensão e a corrente no motor atingissem seus valores nominais, respectivamente, 220 V e 4,5 A. Desconsidere as perdas no motor e no conjunto de transformadores e assinale a opção em que estão os valores da tensão ajustada no variador de tensão e da corrente em cada enrolamento do motor.

O diagrama abaixo representa um sistema elétrico de potência. Os números são referentes aos disjuntores (1 representa disjuntor 1 = D₁).

As zonas de proteção desse sistema, listadas abaixo, são formadas por um ou mais disjuntores.

( ) Proteção das barras de alta tensão.

( ) Proteção dos alimentadores.

( ) Proteção do transformador abaixador.

( ) Proteção das linhas de transmissão.

( ) Proteção das barras de baixa tensão.

( ) Proteção do transformador elevador.

A sequência que relaciona CORRETAMENTE os disjuntores com as respectivas zonas de proteção descritas acima está indicada em:

As ferramentas computacionais são essenciais para o planejamento e operação dos sistemas elétricos. Dentre elas, pode-se destacar os programas de fluxo de carga. Considere as afirmativas abaixo em relação aos programas de fluxo de carga:

I. Determina as tensões em módulo e ângulo de todas as barras do sistema.

II. É usado para estudo de faltas em sistemas elétricos.

III. O método de Newton-Raphson converge em poucas interações ou diverge.

IV. O método desacoplado rápido é usado em sistemas com pequeno carregamento.

V. O programa de fluxo de carga linear é usado para análise de contingências.

É CORRETO apenas o que se afirma em:

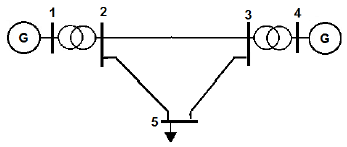

Na figura abaixo, tem-se o diagrama unifilar de uma rede de 5 barras, cujos dados de linha em pu são: reatâncias das máquinas 0,2; reatâncias dos transformadores 0,25; reatâncias série das três linhas 0,5 e admitância em derivação de 1pu para cada extremidade da linha.

Considerando o modelo para linhas médias (modelo \( \pi \)), assinale a alternativa que equivale aos valores dos elementos da diagonal da matriz admitância de barra montada para representar a rede acima.

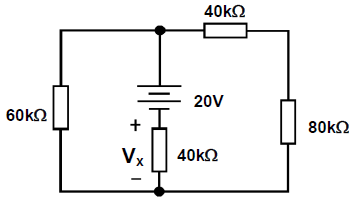

A sensibilidade de um instrumento de medida é definida como a capacidade que o medidor tem de perceber pequenas variações da grandeza medida e apresentá-las na indicação do valor. Um voltímetro apresenta fundo de escala de 10V e tem sensibilidade de 50k\( \Omega \)/V e será utilizado para medir a tensão indicada no circuito abaixo.

Considerando apenas o efeito de carga pela colocação do voltímetro no circuito, então o erro apresentado na medição da tensão será de

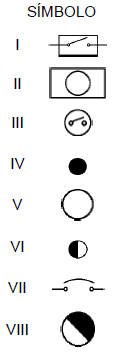

A NBR 5.444/1989 estabelece os símbolos gráficos que devem ser utilizados na elaboração de projetos de instalações elétricas.

SIGNIFICADO

( ) Ponto de luz incandescente no teto.

( ) Disjuntor a óleo.

( ) Interruptor paralelo ou three-way.

( ) Ponto de luz incandescente no teto em circuito de emergência.

( ) Interruptor intermediário ou four-way.

( ) Ponto de luz fluorescente no teto.

( ) Interruptor simples de uma seção.

( ) Disjuntor a seco.

Considerando os símbolos da tabela acima, assinale a opção que relaciona CORRETAMENTE com seu respectivo significado.

O autotransformador é um tipo especial de transformador constituído por um único enrolamento que é comum aos circuitos de entrada e saída. Assim, como no transformador convencional, a relação entre as tensões depende da razão entre o número de espiras nesses circuitos.

Considere as afirmativas abaixo em relação ao autotransformador:

I. É mais volumoso que um transformador convencional de mesma potência.

II. Permite a isolação elétrica entre os circuitos primário e secundário.

III. Apresenta melhor regulação de tensão para relações de transformação próximas da unidade.

IV. É mais eficiente que um transformador comum dentro da sua faixa de aplicação.

É CORRETO apenas o que se afirma em:
