A madeira por ser um material renovável e de excelente resposta no que diz respeito á resistência mecânica, trata-se de uma opção de uso que não pode ser descartada. Pensando na adoção desse tipo de material em estruturas, no Brasil, analise as afirmativas abaixo e assinale qual é a afirmativa correta.

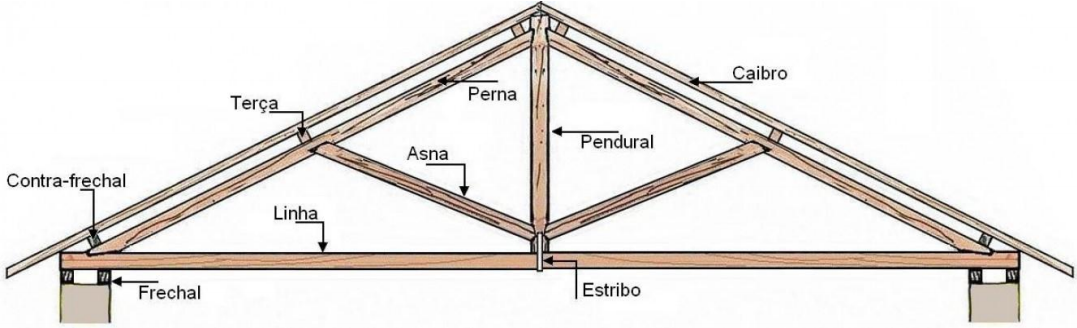

Ainda que as madeiras com resistências compatíveis à transmissão de cargas das coberturas estejam cada vez mais escassas e afastadas dos principais centros consumidores do País, este tipo de material continua a ser utilizado em muitas cidades brasileiras, principalmente nas estruturas de suporte de coberturas, denominadas de tesouras. A figura abaixo representa a estrutura mencionada e, nela, estão identificados os nomes de cada elemento que a compõe. Os elementos mencionados, quando conduzem as cargas da cobertura para os apoios, ficam submetidos às tensões de tração, compressão ou flexão.

Fonte: https://coisasdaarquitetura.files.wordpress.com/2010/06/tesoura-romana-1277164421460.jpg

Em vista do exposto, considere a seguinte sequência de nomes dos elementos: perna, linha, terça, pendural, asna e contra-frechal e assinale qual das alternativas abaixo mencionadas, informa a sequência correta dos esforços, que cada um dos elementos mencionados fica submetido:

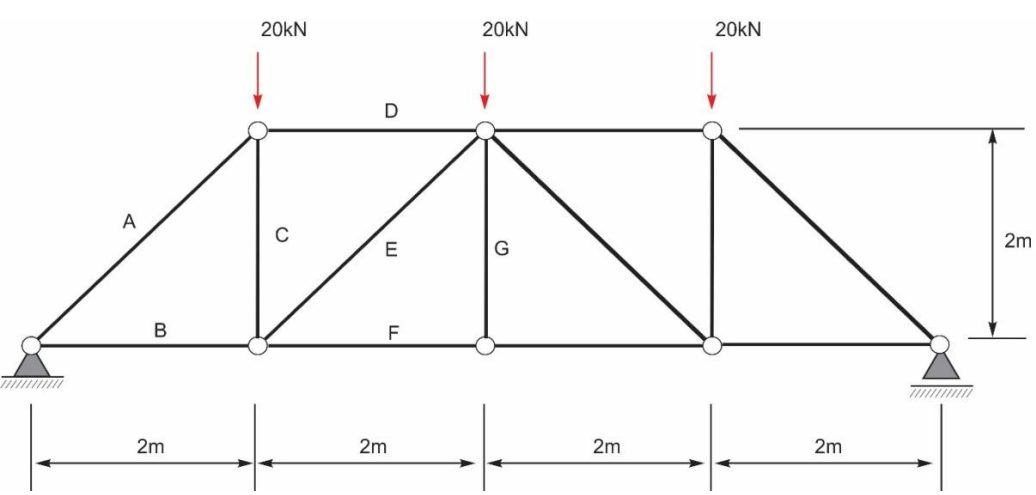

Uma treliça de aço é submetida a carregamentos concentrados nos nós mostrados na Figura acima. Observando a representação, assinale a alternativa correta:

O teor de umidade da madeira é importante parâmetro a ser determinado pois, quando a madeira é cortada, inicia-se uma série de situações envolvendo aspectos de deformação e resistência. Cabe, pois, ao responsável técnico pela obra de uma edificação verificar o teor de umidade em que se encontra a madeira adquirida. Sabe-se que a água na madeira pode se apresentar de três maneiras:

1. água de embebição ou de capilaridade, que fica entre as fibras da madeira, e água livre, que fica nos canais;
2. água de adesão, de impregnação ou higroscópica que satura as paredes das células.
3. água de constituição, que fica fixada à madeira à nível molecular.

Em vista do exposto, analise as situações abaixo e assinale qual é a alternativa correta:

Analise as afirmativas abaixo sobre estruturas de madeira:

I. devido a madeira apresentar boas características à carregamentos de curta duração, pode-se reduzir os efeitos provenientes do vento em 25%. Contudo, nas peças metálicas, inclusive nos elementos de ligação, será considerada a totalidade dos esforços devidos à ação do vento.

II. nas peças principais isoladas, como vigas e barras longitudinais de treliças, a área mínima das seções transversais será de 50 cm² e a espessura mínima de 5 cm.

III. segundo a NBR 7190:1997, as peças de madeira são consideradas de primeira categoria, quando forem classificadas visualmente ou mecanicamente.

IV. sobre as propriedades mecânicas da madeira, em relação às fibras longitudinais, verifica-se que a resistência à compressão é superior à resistência a tração.

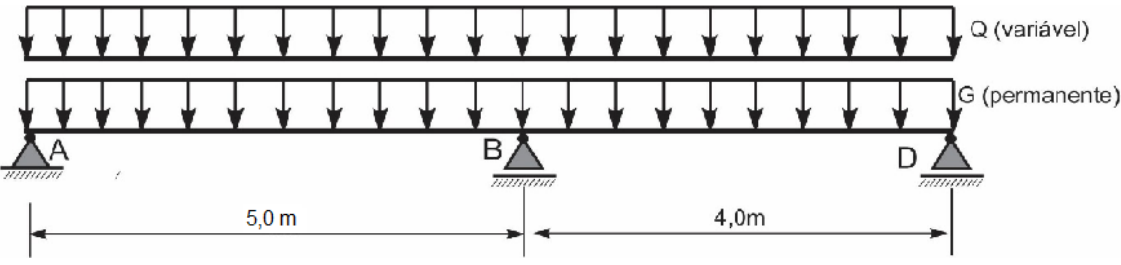

Sobre a viga hiperestática abaixo é correto afirmar que:

I. o momento máximo positivo é encontrado quando carregamos os dois vãos com os carregamentos permanente e variável.

II. o momento máximo positivo é encontrado no vão de 5,0 m, quando combinamos o carregamento permanente nos dois vãos e o variável somente no vão de 5,0 m.

III. o momento máximo negativo é encontrado quando carregamos os dois vãos com os carregamentos permanente e variável.

IV. o momento máximo negativo é encontrado quando combinamos os carregamentos permanente nos dois vãos, e o variável somente no vão de 5,0 m.

Analisando as afirmações anteriores, assinale:

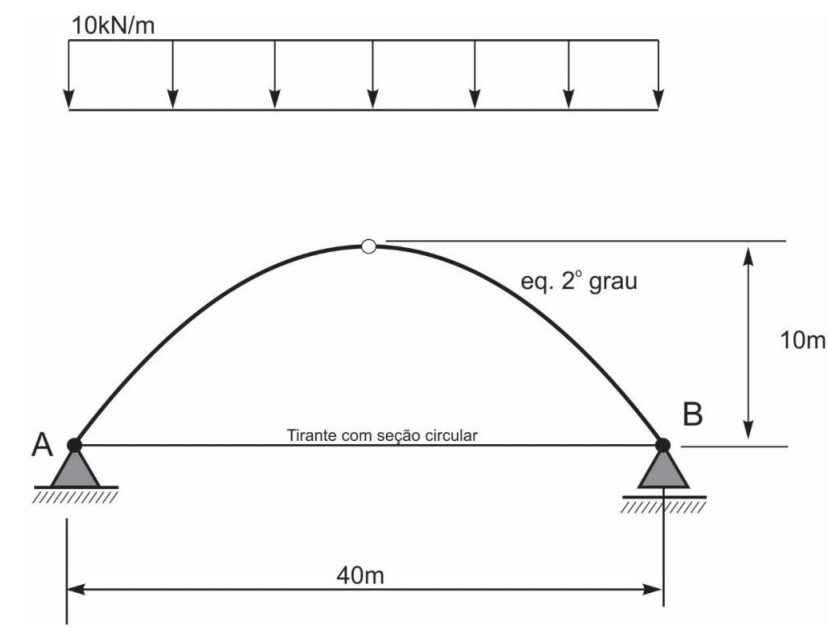

Um arco triarticulado metálico é submetido a uma carga vertical uniformemente distribuída de 10 kN/m em um vão livre de 40m. Dimensione a quantidade mínima de tirantes necessários, sabendo que a tensão admissível é de 20kN/cm² e que foi utilizado somente cabos de 25mm de diâmetro. Considere que o peso próprio do arco e do tirante são desprezíveis.

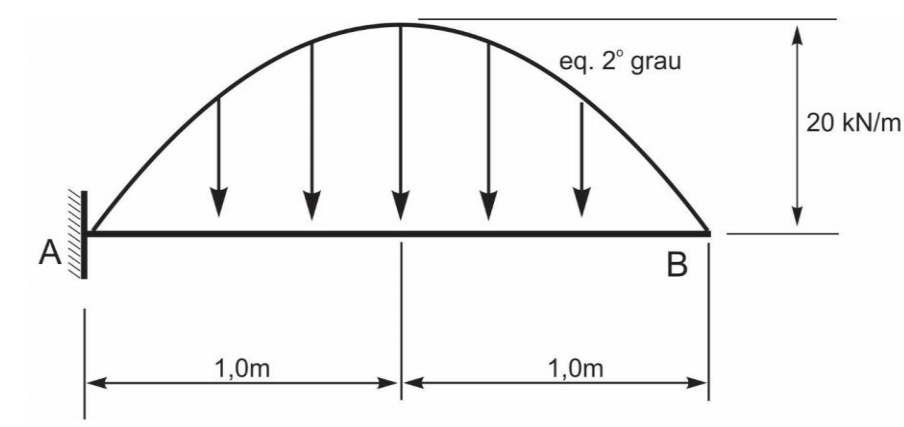

Considerando a viga em balanço acima, assinale a alternativa correta. Considere que o peso próprio da viga é desprezível.

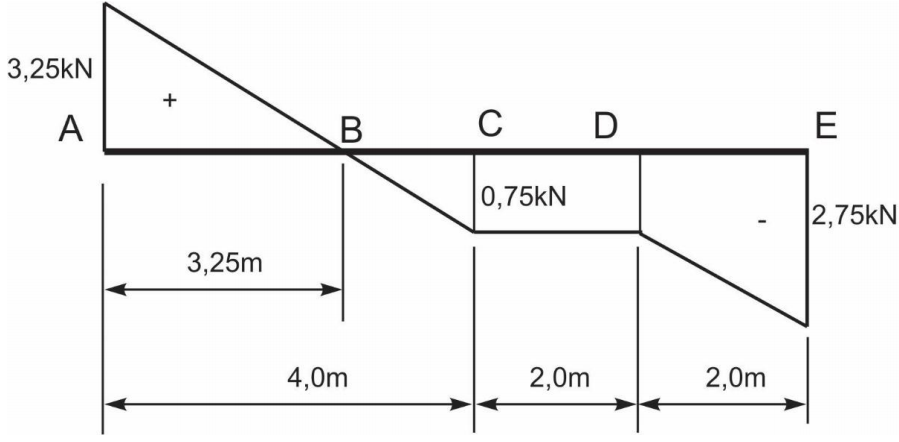

De acordo com o seguinte diagrama de esforços cortantes de uma viga biapoiada, assinale a alternativa correta. Considere que o peso próprio da viga é desprezível.

Na construção civil existem agregados graúdos (brita) e miúdos (areia) que devem passar por ensaios. Cada material tem particularidades e deve estar de acordo com os requisitos para sua recepção e produção destinados à produção de concretos de cimento Portland. Marque a alternativa que apresenta a norma referente às especificações dos agregados para concreto.
