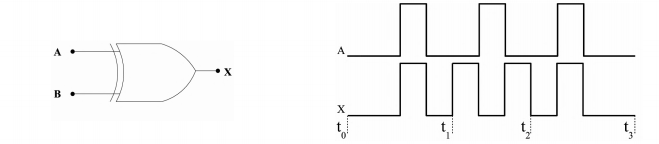

É dado o circuito lógico abaixo e as respectivas formas de ondas da entrada A e da saída X.

Assinale a alternativa CORRETA que corresponde à forma de onda do sinal da entrada B.

A figura abaixo mostra um circuito lógico formado por portas lógicas da família TTL. Esse circuito implementa uma função lógica entre as entradas A, B e C e o resultado é expresso pela saída Z. Assinale a alternativa CORRETA para a saída do circuito.

Nas instalações elétricas de baixa tensão, o disjuntor termomagnético, padrão DIN, oferece proteção para o circuito no qual está instalado. Considere as afirmativas abaixo sobre esse disjuntor:

I - Atua na proteção contra correntes de curto-circuito através de seu disparador eletromagnético.

II - Atua na proteção de falta de fase através de seu disparador diferencial residual.

III - Atua na proteção contra sobrecargas através de seu disparador térmico

. IV - Atua na proteção contra sobretensões através de seu disparador de potencial.

Assinale o item que corresponde às afirmativas CORRETAS.

Determinar a corrente elétrica de linha do banco de capacitor trifásico em conexão triângulo, 380 V e 25 KVAr. Usar (√3= 1.7).

Assinale o resultado CORRETO:

Para a especificação de disjuntores de uma determinada instalação elétrica bifásica em 220 V, o projetista considerou, para cada circuito, todos os fatores de correção unitários e eletrodutos individuais. Foram utilizados três circuitos: "C1": S1 = 4400 VA e FP1 = 1; "C2": S2 = 6600 VA e FP2 = 0.9 indutivo e; "C3": correspondente ao circuito geral referente aos circuitos "C1" e "C2". O projetista considerou o fator de potência da instalação como a média dos fatores de potência dos circuitos "C1" e "C2". Diante dessas especificações, selecionar os disjuntores dos circuitos "C1", "C2" e "C3", respectivamente, de acordo com os disjuntores disponíveis na tabela ilustrada a seguir.

Nro. ---- Disjuntor (A)

1 ------- 60

2 ------- 70

3 ------- 25

4 ----- 40

5 ------ 35

6 ----- 15

Assinale a seleção CORRETA:

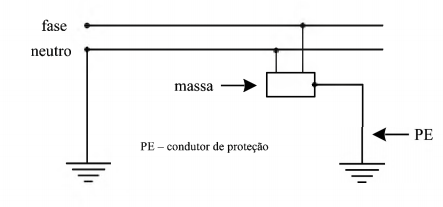

Considere o esquema de aterramento apresentado na figura abaixo. De acordo com a NBR 5.410/2004, todos os circuitos devem ser aterrados e, em função dos dispositivos instalados e da forma de execução do aterramento de proteção, esse aterramento pode ser dividido em três esquemas. A figura abaixo apresenta um esquema de aterramento. É CORRETA afirmar que o esquema de aterramento apresentado é do tipo:
