Um motor de indução de dupla velocidade aciona uma ponte rolante apresenta as seguintes características gerais; Motor de indução trifásico com rotor gaiola de esquilo; potência de 150 CV, frequência de 60Hz, tensão 440V, Polaridade 6/8 pólos, escorregamento de 3% para qualquer polaridade. Quando o motor está operando com carga na velocidade mais alta o seu rotor gira com 1164 rpm. No momento que o motor trabalha carregado na velocidade mais baixa o seu eixo gira com:

As maquinas e transformadores são construídas com núcleos magnéticos e bobinas, que são fontes produtoras de calor. As bobinas têm os seus condutores impregnados de esmaltes e vernizes isolantes de modo que as espiras não fiquem curto-circuitando entre si. Os materiais isolantes são classificados em classes em função da temperatura. Os esmaltes e vernizes são classificados como classe A. Para esses materiais da classe A, temos que a temperatura máxima limite do ponto mais quente é:

Um transformador trifásico de 200MVA, 230/69kV e impedância de dispersão Z=2,5% na base do transformador. Este transformador será conectado ao barramento de um sistema de potência de 230KV e potência de 4000MVA. A impedância de dispersão do transformador nas bases de tensão e potência do barramento é:

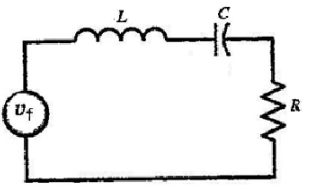

O circuito de corrente alternada abaixo é alimentado por uma fonte vf de frequência variável, e os valores dos parâmetros são; R = 1kΩ, L = 10/π mH e C = 1/π pF . O valor da frequência de ressonância desse circuito é:

A norma técnica NBR-5410 estabelece que a resistência de isolamento da instalação deve ser medida entre os condutores vivos, tomados dois a dois; e entre cada condutor vivo e terra. A resistência de isolamento, medida com a tensão de ensaio pertinente indicada nessa norma, é considerada satisfatória se o valor medido no circuito sob ensaio, com os equipamentos de utilização desconectados, for igual ou superior aos valores mínimos especificados na mesma norma. As medições devem ser realizadas com corrente contínua. Pelo exposto acima, uma rede de baixa tensão de 760V, trifásica, com neutro e terra, 60HZ que atende um serviço de bombeamento d’água foi medida a sua resistência de isolamento com um equipamento de ensaio capaz de fornecer a tensão de ensaio 1000V tensão continua com uma corrente de 1 mA. Afirmamos que a resistência de isolamento da rede elétrica em questão é satisfatória se:

A Resolução Normativa Nº 414 da Aneel estabelece que a empresa distribuidora de energia elétrica deve informar ao interessado a tensão de fornecimento para a unidade consumidora. Dentre as alternativas listadas nos itens a seguir como critérios técnicos, apenas uma é VERDADEIRA, assinale a resposta com essa alternativa:

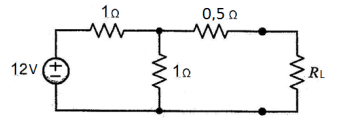

Considerando o circuito de corrente contínua abaixo a potência máxima transferida para a resistência RL é o valor apresentado na alternativa:

Um circuito de corrente alternada é constituído de duas impedâncias em paralelo; Z1= 20<0º Ω, Z2= 20<90º Ω. A alternativa CORRETA para a impedância equivalente do circuito é:

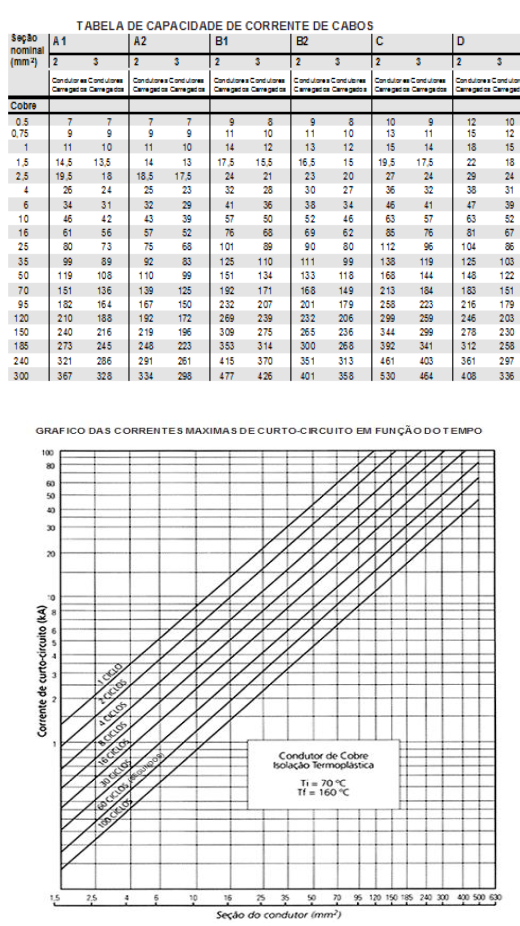

O quadro geral de baixa tensão de uma edificação está instalado em um local que a corrente de curto circuito no mesmo é de 20 kA e a rede que atenderá o quadro é de condutores de cobre com isolação termoplástica. A tensão do sistema é trifásica 220/127V,60 Hz e a carga do quadro é 38 kVA. O disjuntor de proteção contra curto circuito do quadro é especificado para 30 kA e tempo de abertura de aproximadamente 0,50 segundo. A rede elétrica é de três condutores carregados maneira de instalar B1. Com base nas informações descritas e usando as tabelas abaixo, a seção dos condutores da rede elétrica de modo que não haja elevação de temperatura inadmissível na mesma mesmo em presença de curto-circuito é:

Uma fonte trifásica ligada em estrela com o neutro acessível alimenta uma carga ligada em estrela, onde o neutro da carga é conectado ao neutro da fonte. As correntes elétricas medidas em cada fase foram; I_A= 30 < 45º A, I_B= 30 < -45º A e I_C= 30 < 0º A. Pelas medidas encontradas afirmamos que o módulo da corrente elétrica no condutor que interliga o neutro da fonte ao neutro da carga é:
