Questões do Concurso IF-PA

478621 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

Um núcleo toroidal como o mostrado na figura a seguir é constituído de material de permeabilidade magnética é igual a 8 x 10^-3 H/m. O núcleo tem a seção reta circular de área 100 cm² e comprimento médio do caminho magnético L é igual a 1m. O toróide foi bobinado com 500 espiras e quando ligado a uma fonte circula na bobina uma corrente de 10 mA. O valor médio da densidade de fluxo magnético no núcleo do toróide é:

enunciado 478621-1

Provas

Questão presente nas seguintes provas

478620 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasEficiência, Conservação e Qualidade da Energia

Uma edificação hospitalar possui as seguintes cargas instaladas:

• Iluminação e tomadas de uso geral: 120 kVA,

• Cargas de refrigeração: 420 kVA

• Tomadas de uso específico: 230 kVA

• Cargas de motores e outras: 170 kVA

Considerando que um registrador instalado durante um mês na entrada do quadro geral de baixa tensão armazenou em sua memória a demanda máxima de 611 kVA, admitindo que em todo o período de medidas o fator de potência se manteve constante podermos afirmar que o fator de demanda para esse período é:

Provas

Questão presente nas seguintes provas

478619 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Medidas Elétricas

Uma linha infinita se encontra carregada positivamente com uma densidade de carga de 2π x 8,85x10^-12 Coulomb/metro. Considerando que a linha se encontra no vácuo cuja permissividade elétrica ε₀ é igual a 8,85 x 10^-12 F/m. Para esta linha infinita o campo elétrico a uma distância de dez centímetros da mesma é:

Provas

Questão presente nas seguintes provas

478618 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Instalações ElétricasProjeto de Iluminação (Luminotécnica)

A Resolução Normativa Nº 414 da Aneel estabelece que o prazo mínimo para vencimento da fatura, contados da data da respectiva apresentação, quando se tratar de unidades consumidoras enquadradas nas classes Poder Público, Iluminação Pública e Serviço Público, o prazo deve ser de:

Provas

Questão presente nas seguintes provas

478617 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

No eletromagnetismo, a lei de Ampére, lei de Faraday, e as leis de Gauss foram agrupadas em formas integral e diferencial e designadas por equações de Maxwell. Considerando E o campo elétrico, B o campo magnético, t o tempo e c é a velocidade da luz. A forma diferencial da equação de Maxwell obtida da lei de Faraday é:

Provas

Questão presente nas seguintes provas

478616 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Conceitos BásicosMateriais Elétricos
Eletromagnetismo

O valor da densidade de fluxo magnético B a uma distância R de um condutor reto, fino e de comprimento infinito com uma corrente I, se encontrando o condutor no vácuo onde a permeabilidade magnética é dada por µo, esse valor é calculado pela expressão dada na alternativa:

Provas

Questão presente nas seguintes provas

478615 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Transformadores e Máquinas ElétricasMáquina de Indução

Um circuito alimentador atende a um motor de indução que consome 100 kW com fator de potência 0,8. Para o alimentador trabalhar com fator de potência unitário foi instalado banco de capacitores sem perdas. Portanto a potência do banco de capacitores instalado é:

Provas

Questão presente nas seguintes provas

478614 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Gerenciamento de ObrasProjeto e Orçamentação

A Norma Regulamentadora NR10–SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE, estabelece que “O projeto elétrico deve atender ao que dispõem as Normas Regulamentadoras de Saúde e Segurança no Trabalho, as regulamentações técnicas oficiais estabelecidas, ser assinado por profissional legalmente habilitado e o memorial descritivo do projeto deve conter tópicos relativos a itens de segurança. Assinale a alternativa CORRETA de acordo com a NR-10 que apresenta três desses itens de segurança:

A

1- Cálculo das correntes de curto-circuito.

2 - Recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações.

3 - Especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais.

B

1 - Cálculo das correntes de curto-circuito.

2 - Recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações.

3 - Cálculo das sobretensões transitórias.

C

1- Cálculo das correntes de curto-circuito.

2- Cálculo das sobretensões transitórias

3- Especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais

D

1- Precauções aplicáveis em face das influências externas.

2- Recomendações de restrições e advertências quanto ao acesso de pessoas aos componentes das instalações

3- Especificação das características relativas à proteção contra choques elétricos, queimaduras e outros riscos adicionais

E

1- Precauções aplicáveis em face das influências externas.

2- Cálculo das correntes de curto-circuito.

3- Cálculo das sobretensões transitórias

Provas

Questão presente nas seguintes provas

478613 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Instalações Elétricas
Normas TécnicasNBRsNBR 5419: Sistema de Proteção contra Descargas Atmosféricas

De acordo com a norma NBR5419- “chapas metálicas cobrindo a estrutura a ser protegida podem ser consideradas como captores naturais desde que: a continuidade elétrica entre as diversas partes seja feita de forma duradoura (por exemplo, solda forte, caldeamento, frisamento, costurado, aparafusado ou conectado com parafuso e porca), a espessura da chapa metálica não seja menor que o valor tabelado por essa norma e elas não sejam revestidas com material isolante. Portanto, uma cobertura feita de telhas de alumínio pode ser considerada como captores naturais. Assinale a alternativa VERDADEIRA que especifica a espessura mínima da telha de alumínio prevenindo perfuração, pontos quentes e ignição;

Provas

Questão presente nas seguintes provas

478612 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: IF-PA
Orgão: IF-PA

Provas:

Engenheiro Eletricista
Provas ×

Circuitos ElétricosCircuitos CC

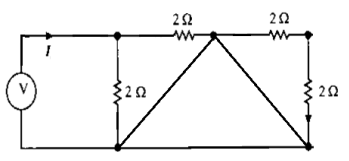

O circuito mostrado na figura abaixo está alimentado por uma fonte de tensão contínua de 6V. A corrente i que é transferida da fonte ao circuito vale:

enunciado 478612-1
