O sinal representado pelo resultado de um exame de eletrocardiograma é mostrado na figura abaixo. Sobre esse tipo de sinal, é correto afirmar que é classificado como

O sistema de comunicação pode ser do tipo analógico ou digital. O sistema de comunicação digital é consideravelmente mais complexo. Se o sinal da mensagem estiver na forma analógica, como nos sinais de fala e vídeo, o transmissor executará três operações básicas sequenciais para convertê-lo para a forma digital:

O Teorema 1 de Demorgan é muito importante para a otimização das portas digitais. A alternativa correta que mostra a equação booleana correspondente ao Teorema 1 de Demorgan e a que fato esse Teorema reforça, conforme Tabela-verdade abaixo, é

Tabela 1:Tabela-verdade

As portas lógicas são circuitos utilizados para combinar níveis lógicos digitais (1s e 0s) de formas específicas. Um sistema denominado de álgebra booleana é utilizado para expressar a saída em termos das entradas. Nesse contexto, as tabelas-verdades 1 e 2, mostradas abaixo, representam, respectivamente, as portas lógicas e suas expressões booleanas utilizadas na eletrônica digital, expressas como

Tabela 1:Tabela-verdade1

Tabela 2: Tabela-verdade2

O transístor é um componente eletrônico semicondutor com várias funções, nomeadamente: amplificador de sinal (tensão), comutador de circuitos e amplificador e regulador de corrente. O desenvolvimento desse componente semicondutor foi de grande relevância para a história da eletrônica e da informática, pois ele está presente em inúmeras invenções eletroeletrônicas, modificando vertiginosamente nossa sociedade. A figura abaixo apresenta a imagem de um transistor bipolar:

Sobre os transistores bipolares, baseada na dopagem de cada terminal, os mesmos podem ser do tipo

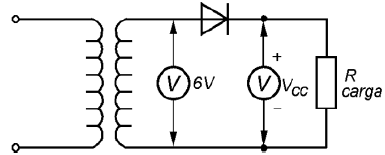

Todos os aparelhos eletrônicos necessitam de corrente contínua para funcionar. Todavia, a rede elétrica que chega às nossas casas nos fornece energia elétrica em forma de corrente alternada. Assim, para que seja possível alimentar os aparelhos eletrônicos, é necessário um circuito que transforme corrente alternada em corrente contínua. Esse circuito é chamado de retificador. A retificação ocorre de duas formas, retificação de meia onda e retificação de onda completa. A figura abaixo corresponde a um circuito de

Nas montagens e manutenções de circuitos eletrônicos, muitas vezes é necessário testar componentes que estão sendo utilizados. Com instrumentos simples, como o multímetro analógico, é possível a realização de alguns testes. Para determinar se o diodo está defeituoso, não é necessário identificar os terminais anodo e catodo. Deve-se apenas colocar as pontas de prova do multiteste sobre o diodo nos dois sentidos possíveis, conforme mostra a figura abaixo.

Para verificar a condição de um diodo, realizou-se a medida de resistência elétrica nas duas condições da figura acima. Como resultado, verificou-se que as duas leituras indicaram alta resistência. Esses resultados indicam que o diodo está

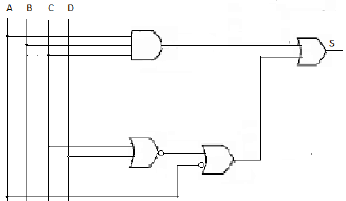

O circuito lógico representado na figura abaixo corresponde à seguinte expressão booleana:

A rotação de uma esteira transportadora acionada por um motor elétrico de indução é controlada por um CLP. O acionamento do motor da esteira é realizado através de um inversor de frequência. Dessa forma, se o CLP enviar um sinal elétrico variável de 0 a 10 Vcc ao conversor de frequência, este, em função da parametrização escolhida, ajustará a velocidade do motor de um valor mínimo a um valor máximo, em resposta à solicitação do CLP. Neste caso, o inversor de frequência é classificado como dispositivo

Os componentes principais de um CLP são o Módulo do processador (CPU); o Módulo de Entrada/Saída (E/S); o Dispositivo de programação e o Módulo de fonte de alimentação. O Módulo de Entrada/Saída pode ser incorporado em um CLP de forma fixa e modular. As principais vantagens da incorporação do Módulo de Entrada/Saída fixa em relação à modular são a(o)
