Questões do Concurso IF-PA - FADESP

2694812 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

O Controlador Lógico Programável (CLP), como todo sistema microprocessado, tem seu princípio de funcionamento baseado em passos, chamado de ciclo de varredura. A figura abaixo mostra a inicialização e o ciclo de varredura de um CLP.

Enunciado 3398464-1

Sobre o passo “atualiza as saídas”, é correto afirmar que o CLP

A

executa uma série de operações pré-programadas, gravadas em seu Programa Monitor.

B

armazena os resultados obtidos em uma região de memória chamada de Memória Imagem das Entradas e Saídas.

C

lê o estado de cada uma das Entradas e Saídas, verificando se alguma foi acionada.

D

escreve o valor contido na Memória das Saídas, atualizando as interfaces ou módulos de saída.

E

verifica o estado das chaves principais (RUN/STOP, PROG, etc).

Provas

Questão presente nas seguintes provas

2694811 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

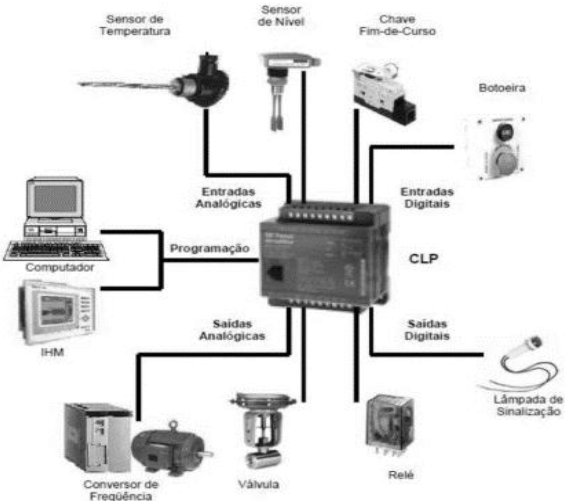

A resposta de um sistema controlado é definida através de um programa do usuário e do comportamento das entradas e saídas. Na figura abaixo são mostrados os tipos de entradas e saídas utilizados na automação industrial, configurados em um controlador lógico programável.

Enunciado 3398463-1

Em relação às entradas ou saídas utilizadas na automação industrial e configuradas em um controlador lógico programável, é correto afirmar que

A

as entradas analógicas e digitais fornecem apenas um pulso ao controlador, ou seja, a informação consiste em um estado binário da variável de controle.

B

as entradas analógicas e digitais precisam ser digitalizadas para serem processadas, ou seja, para trabalhar com estes tipos de entradas os controladores têm conversores analógico-digitais.

C

as entradas digitais fornecem apenas um pulso ao controlador, ou seja, a informação consiste em um estado binário da variável de controle.

D

as saídas analógicas e digitais exigem do controlador apenas um pulso que determinará o seu acionamento ou desacionamento.

E

as saídas analógicas e digitais necessitam de um conversor digital para analógico, para trabalharem com estes tipos de saídas.

Provas

Questão presente nas seguintes provas

2694810 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Controles Lógicos Programáveis - CLP e Sistemas Supervisórios e de Aquisição de Dados - SCADA)

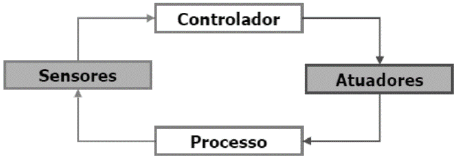

Para o entendimento do que é um controlador lógico programável (CLP), é necessário entender o que é um sistema de controle, quais são seus elementos básicos e quais são os seus principais tipos. A figura abaixo mostra um esquema de um diagrama simplificado de um sistema de controle. Sobre esse diagrama é correto afirmar que

Enunciado 3398462-1

A

o processo é responsável pela medição do desempenho do sistema de automação ou de uma propriedade particular de algum de seus componentes.

B

o controlador e o atuador, respectivamente, são responsáveis por comparar os valores medidos com valores preestabelecidos de entrada e operar a presença de distúrbios, tendendo reduzir a diferença entre a saída de um sistema e a entrada de referência.

C

o processo e o controlador, respectivamente, são responsáveis pela medição do desempenho do sistema de automação e operar a presença de distúrbios, tendendo reduzir a diferença entre a saída de um sistema e a entrada de referência.

D

o atuador mede o desempenho do sistema de automação ou uma propriedade particular de algum de seus componentes, como termômetros e velocímetros.

E

o processo e o sensor, respectivamente, são responsáveis pela operação que evolui progressivamente, constituindo-se por uma série de ações controladas, objetivando um resultado particular e a medição do desempenho do sistema de automação.

Provas

Questão presente nas seguintes provas

2694809 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

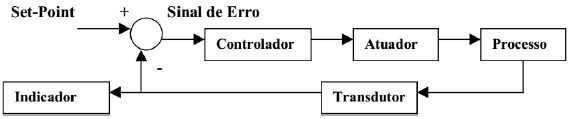

Com base na figura abaixo, o sistema de controle é classificado em malha fechada porque

Enunciado 3398461-1

A

o controlador deve gerar o sinal para o atuador, com base no sinal piloto, sem obter nenhuma informação sobre o andamento do processo.

B

a ação de controle deve ser independente das informações da saída.

C

o indicador, no caso da malha fechada, deve ser um item extremamente obrigatório.

D

a ação de controle deve ser dependente das informações da saída.

E

o indicador e o transdutor devem ser extremamente obrigatórios para o sistema.

Provas

Questão presente nas seguintes provas

2694808 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

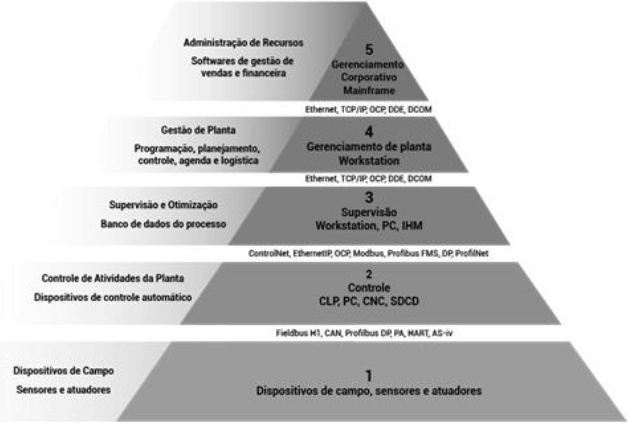

Segundo MARCEL DE ROURE, ENGENHEIRO CHEFE NA LINCE/AUTOMAÇÃO E CONTROLE, a “Pirâmide de Automação Industrial” é uma boa forma de entender um pouco mais sobre a automação como um todo”. A figura a seguir mostra um esquema da pirâmide de automação industrial. Sobre a pirâmide de automação industrial, é correto afirmar que

Enunciado 3398460-1

A

reside em mostrar de forma hierárquica a não -dependência de cada um dos níveis de controle e de trabalho existentes no setor industrial.

B

é um diagrama que representa, de forma aleatória e interdependente, os 5 diferentes níveis de controle e trabalho em automação industrial.

C

é um diagrama que representa, de forma hierárquica, os 5 diferentes níveis de controle e trabalho em automação industrial.

D

o nível 5 da pirâmide, gerenciamento corporativo, responsável pela administração dos recursos da empresa, pode tomar decisões independentemente dos resultados de cada um dos níveis da pirâmide.

E

nenhuma das alternativas acima está correta.

Provas

Questão presente nas seguintes provas

2694807 Ano: 2018
Disciplina: Engenharia Eletrônica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Instrumentação industrial

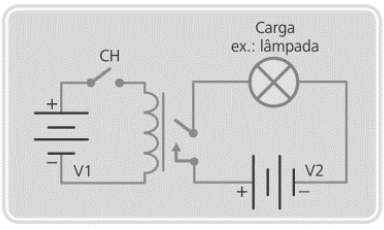

O relé é um dos principais equipamentos utilizados na automação industrial para o acionamento de cargas elétricas. A figura abaixo mostra um esquema de aplicação de um relé, usado para acionar carga de baixa potência, neste caso, uma lâmpada.

Enunciado 3398459-1

Sobre o acionamento da lâmpada mostrado no esquema da figura, é correto afirmar que

A

a lâmpada é ligada quando a chave CH do relé se encontra na posição aberta; neste momento, a corrente que antes circulava pela bobina do relé é interrompida, desacionando a carga do circuito de saída, a lâmpada.

B

a lâmpada é desligada quando a chave CH do relé se encontra na posição aberta, a corrente que antes circulava pela bobina do relé é interrompida, acionando a carga do circuito de saída, a lâmpada.

C

a corrente proveniente da fonte V1 circula pela bobina do relé, energizando-o, quando o circuito de entrada é acionado através da chave CH do relé. Assim, o contato do relé é fechado, fazendo com que uma corrente proveniente da fonteV2 possa circular pela carga, a lâmpada, ligando-a.

D

a corrente proveniente da fonte V1 circula pela bobina do relé, energizando-o, quando o circuito de entrada é acionado através da chave CH do relé. Assim, o contato do relé é fechado, fazendo com que uma corrente proveniente da fonteV2 possa circular pela carga, a lâmpada, desligando-a.

E

todas as alternativas acima estão corretas.

Provas

Questão presente nas seguintes provas

2694806 Ano: 2018
Disciplina: Engenharia Mecânica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

O sensor é um elemento sensível a uma forma de energia do ambiente (energia cinética, sonora, térmica, luminosa, entre outras), que relaciona informações sobre uma grandeza que precisa ser medida, como temperatura, pressão, vazão, posição e corrente. Entre os vários sensores utilizados em automação industrial, têm-se os sensores ópticos ou fotoelétricos, que são classificados em Sensor óptico por reflexão difusa, Sensor óptico por retrorreflexão e Sensor óptico de barreira direta. Sobre o princípio de acionamento do sensor óptico por retrorreflexão, é correto afirmar que

A

o emissor e o receptor estão montados na mesma unidade. Um feixe de luz é estabelecido entre o emissor e o receptor por intermédio de um refletor (prisma refletivo ou espelho prismático). O sensor é ativado quando um objeto interrompe o feixe de luz.

B

o emissor e o receptor estão montados em unidades distintas. Um feixe de luz é estabelecido entre o emissor e o receptor por intermédio de um refletor (prisma refletivo ou espelho prismático). O sensor é ativado quando um objeto interrompe o feixe de luz.

C

o emissor e o receptor estão montados na mesma unidade. Quando um objeto é posicionado em frente ao feixe de luz emitido, de maneira a refleti-lo ao receptor, o sensor é acionado.

D

o emissor e o receptor estão montados em unidades distintas e devem ser dispostos lado a lado, de forma que o receptor sempre receba a luz do emissor. A saída é acionada quando um objeto interrompe o feixe de luz.

E

o emissor e o receptor estão montados em unidades distintas e devem ser dispostos frente a frente, de forma que o receptor sempre receba a luz do emissor. A saída é acionada quando um objeto interrompe o feixe de luz.

Provas

Questão presente nas seguintes provas

2694805 Ano: 2018
Disciplina: Engenharia Mecânica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Entre os vários conceitos básicos e termos utilizados frequentemente em automação industrial, pode-se citar os seguintes: Processo automatizado, Sensor, Atuador, Controlador Lógico Programável (CLP) e Programa ou Software. Nesse contexto, sobre Programa ou Software, é correto afirmar que é

A

programado em uma linguagem de programação de maneira a executar funções aritméticas e lógicas, além de possuir entradas para aquisição de dados.

B

utilizado para alterar fisicamente uma variável manipulada, que pode ser uma válvula utilizada para restringir a passagem de um fluido, bombas para regular o fluxo, entre outras.

C

conectado à variável de processo e mede suas alterações, dispositivos que causam alguma mudança nas suas propriedades de acordo com mudanças nas condições do processo.

D

um conjunto de instruções lógicas, sequencialmente organizadas, as quais indicam ao controlador as ações a serem executadas.

E

utilizado para criar, inventar, projetar, transformar, produzir, controlar, manter e usar produtos ou sistemas.

Provas

Questão presente nas seguintes provas

2694804 Ano: 2018
Disciplina: Engenharia Mecânica
Banca: FADESP
Orgão: IF-PA

Provas:

Professor PEBTT - Controle e Automação
Provas ×

Conforme a figura, a equação que melhor representa a cinemática direta de um manipulador RR de elos com comprimentos a1 e a2 se movimentando em um plano vertical é

Enunciado 3398456-1
