Calcule o comprimento total de uma rampa necessária para vencer um desnível de 3,20 m, considerando-se a inclinação máxima de 8,33%, conforme a NBR9050:2015.

Não é necessário considerar as dimensões dos patamares na resposta.

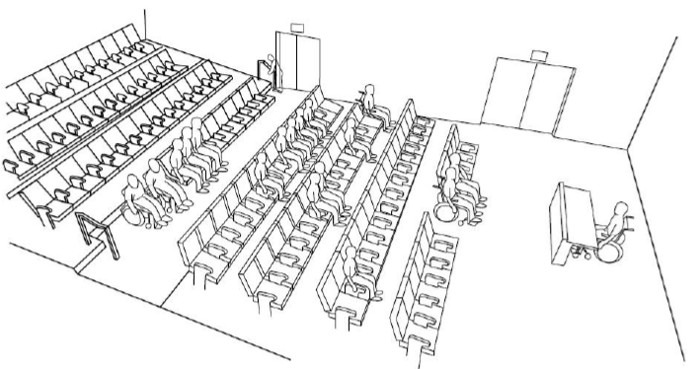

A figura a seguir é uma ilustração da NBR 9050:2015 e representa a plateia de um Auditório. Considerando as questões normativas da versão atualizada dessa norma (versão revisada em 2015), em relação à auditórios, não é correto afirmar que:

Fonte: NBR9050:2015.

As determinações legais referentes ao terreno e ao edifício a ser projetado, como a legislação municipal, são essenciais para as tomadas de decisões e o correto desenvolvimento do projeto arquitetônico. Levando-se em conta que, em atendimento à legislação municipal pertinente a um terreno com área de 5.000 m², em um estudo de viabilidade técnico-econômico para um Centro Cultural, um arquiteto utilizou a Taxa de Ocupação (T.O.) máxima permitida de 50% e o Coeficiente de Aproveitamento (C.A.) básico 1. Além disso, nesse estudo, o arquiteto optou por deixar todos os pavimentos com a mesma área (m²). Com base nessas informações, o T.O., o C.A. e o número de pavimentos do Centro Cultural proposto neste estudo são, respectivamente:

Há tempos o processo de desenvolvimento do projeto arquitetônico tem sido estudado por inúmeros acadêmicos na tentativa de compreender e explicar o processo projetual. Com isso, há algumas metodologias e técnicas de projeto, mas não há uma fórmula ou uma receita, pois, a arquitetura não é uma ciência exata. O Partido Arquitetônico é um dos elementos essenciais nesse processo projetual.

Marque a alternativa que define o que é Partido Arquitetônico.

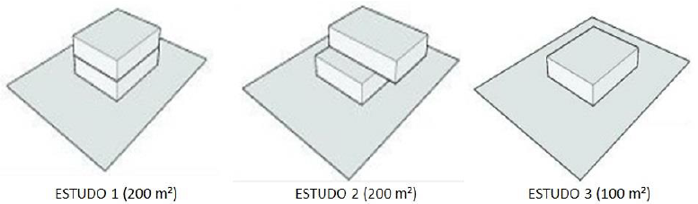

Para um mesmo terreno foram elaborados três estudos de viabilidade para a execução de uma residência unifamiliar, conforme volumetrias a seguir. Todos os pavimentos representados nos três estudos têm a mesma área (100 m² cada pavimento), sendo que nos estudos 1 e 2 foram propostos dois pavimentos (total de 200 m² de área projetada para cada estudo) e no estudo 3 apenas um pavimento (total de 100 m² de área projetada).

Em relação à Taxa de Ocupação (T.O.) e o Coeficiente de Aproveitamento (C.A.) dos estudos elaborados, analise as afirmativas.

I. A Taxa de Ocupação (T.O.) do Estudo 1 e do estudo 3 são iguais.

II. A Taxa de Ocupação (T.O.) do estudo 2 é maior que a T.O. dos estudos 1 e 3.

III. A T.O. do estudo 1 é igual à do estudo 3, porém, o Coeficiente de Aproveitamento (C.A.) do estudo 3 é maior que o do estudo 1.

IV. Tanto a T.O. quanto o C.A. dos estudos 2 e 3 são diferentes.

Está correto o que se afirma apenas em

A planta de cobertura a seguir é de uma residência unifamiliar para a qual o arquiteto especificou telhado aparente com telha cerâmica, inclinação de 30%.

Levando-se em conta as dimensões indicadas na planta, qual é a altura da cumeeira deste telhado que será desenhado no corte AA?

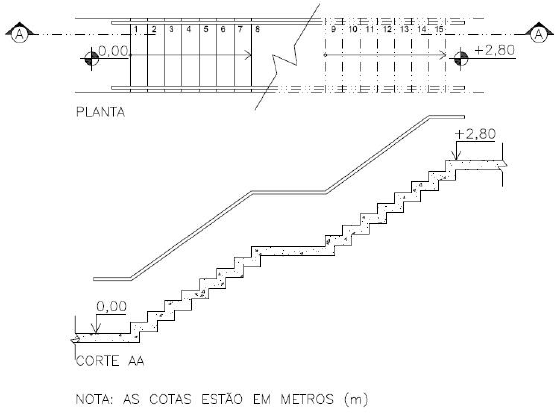

Qual é altura do espelho e largura do piso da escada a seguir, em centímetros (cm), considerando a fórmula de Blondel?

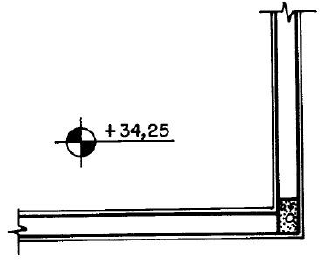

De acordo com a NBR 6492, Norma Brasileira de Representação de Projetos de Arquitetura, o projeto arquitetônico deverá indicar em metros (m), as cotas de nível tanto em planta quanto em corte do nível acabado (N.A.) e do nível em osso (N.O.).

Com relação à cota de nível da figura a seguir, extraída da referida NBR, é correto afirmar que

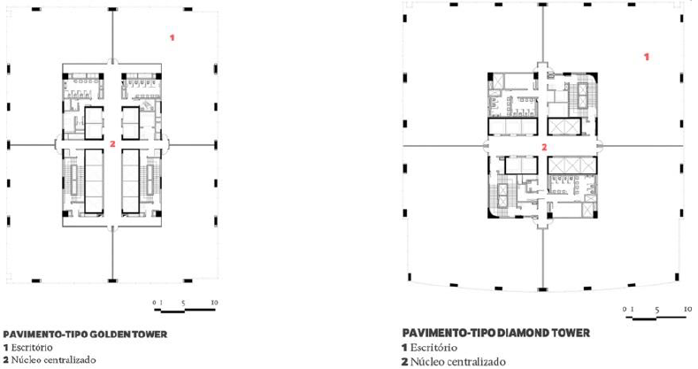

Observe as plantas dos pavimentos tipos de duas torres corporativas de um mesmo empreendimento e leia o texto a seguir.

“De início, a intenção da incorporadora era construir um edifício corporativo para locação e um prédio com escritórios de cerca de 50 metros quadrados para venda. Porém, as demandas de mercado apontaram para as grandes lajes e a proposta foi revista, dando origem a duas torres corporativas”, afirma um dos autores do projeto.

(https://arcoweb.com.br/projetodesign/arquitetura; Acesso em 09/04/2016).

Pavimentos tipos das torres Golden Tower e Diamond Tower, respectivamente. Ambas torres de um mesmo empreendimento corporativo.

Fonte: https://arcoweb.com.br/projetodesign/arquitetura; consulta em 09/04/2016.

É possível afirmar que:

I. Devido à solução do sistema estrutural que locou os pilares nas bordas das lajes corporativas, a flexibilidade do leiaute foi garantida. E a ocupação do pavimento tipo de ambas as torres poderá ser feita por uma única empresa, apesar de prever a ocupação por até quatro empresas.

II. Os conjuntos de sanitários estão localizados no core de ambas as torres, o que faz com que eles sejam compartilhados pelas empresas que ocuparão os pavimentos tipos.

III. O core de ambas as torres é central, o que facilitou a solução dos acessos às quatro empresas previstas nos tipos.

IV. O core central colaborou para a solução da estrutura, pois, como é estrutural, fez com que os vãos até as extremidades das lajes ficassem menores, possibilitando a locação dos pilares apenas nas bordas dos pavimentos.

Está correto o que se afirma em

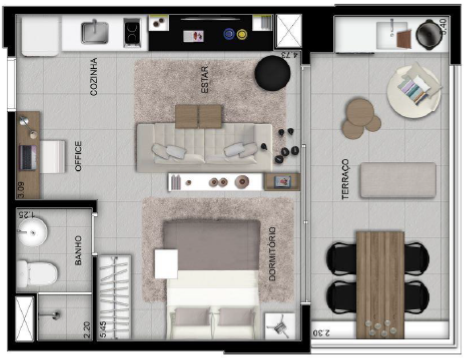

Nos últimos anos aumentou a quantidade de lançamentos imobiliários de edifícios de apartamentos conjugados, conhecidos atualmente como estúdio. Se trata de apartamentos compactos, onde o leiaute é fundamental para garantir a funcionalidade do apartamento. Sendo assim, é muito importante a contratação de um profissional para a elaboração de um projeto de arquitetura de interiores.

Em relação à planta com leiaute de um apartamento estúdio como o da figura a seguir, não é correto afirmar que:
