O objetivo dos aterramentos é assegurar sem perigo o escoamento da corrente de falta e fuga para a terra, satisfazendo as necessidades de segurança das pessoas e funcionais das instalações.

Um motor de 15 kW operando com fator de potência 0,6 indutivo é utilizado em um sistema de bombeamento de água. Assinale a alternativa CORRETA que apresenta a potência reativa de um banco de capacitor em kVAr, necessário para corrigir o fator de potência para 1.

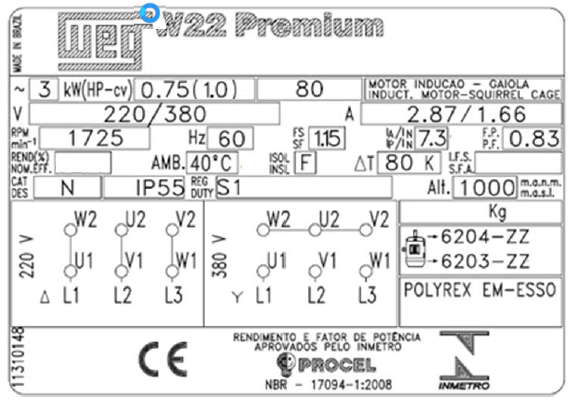

A Figura abaixo ilustra a placa de identificação de um motor de indução trifásico.

Considere !$ \sqrt 3 = 1,73. !$

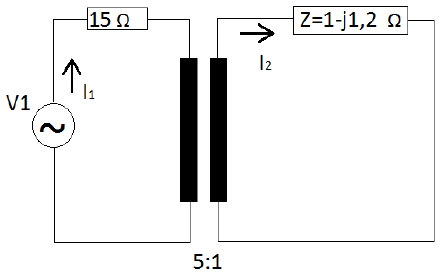

Considere um transformador ideal monofásico com relação de transformação (N1 / N2 = 5). Uma fonte alternada, V1 = 250 V, e frequência de 60 Hz, é conectada em série com um resistor de !$ 15 \Omega !$ e, posteriormente, conectada ao primário do transformador. No secundário do transformador, é conectada uma impedância !$ Z = 1 - j1,2 \Omega !$ , conforme ilustrado na Figura abaixo.

Um espaço destinado a uma cozinha foi dimensionado segundo a norma NBR 5410:2004. Nele, verificam-se um total de 5 tomadas de uso geral (TUG's). O valor da potência instalada de TUG's para a cozinha vai ser de:

Para medir a corrente de choque a que uma pessoa está sujeita quando está sem e com EPI, um estudante avaliou as seguintes condições:

I. Se a resistência do corpo humano é de !$ R_{ch} = 5k \Omega !$ e tocar em uma tomada de 220 !$ V !$ , qual será a corrente de choque?

II. E se a mesma pessoa colocar um sapato (EPI) que irá lhe somar a sua resistência do corpo uma resistência de !$ R = 395 k\Omega !$, qual a corrente de choque?

O risco de choque em I e II será de aproximadamente

Analise as afirmações, em relação à máquina síncrona.

I. O motor síncrono apresenta uma dupla alimentação, tal que o enrolamento do rotor é alimentado com uma fonte de tensão contínua e o enrolamento do estator é alimentado com uma fonte de tensão alternada e trifásica.

II. Uma das aplicações para o motor síncrono é fazer a correção do fator de potência.

III. A velocidade síncrona do motor !$ (ns) !$ é definida pela velocidade de rotação do campo girante, a qual depende do número de polos !$ (p) !$ do motor e da frequência !$ (f) !$ da rede, em Hertz, tal que, !$ ns !$ = 60 !$ (f/p) !$.

É CORRETO o que se afirma em:

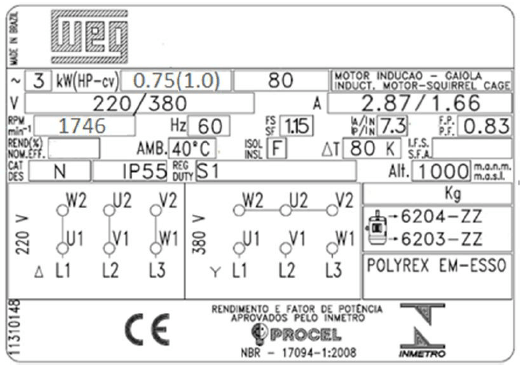

Analise as seguintes afirmativas baseadas na placa de identificação do motor, indicando V, para o que for Verdadeiro, e F, para o que for Falso. (Considere !$ \sqrt 3 = 1,73 !$ )

( ) É possível acionar o motor usando uma chave de partida Y-!$ \Delta !$, em uma rede trifásica em 380 V, sem danificá-lo.

( ) O grau de proteção informado na placa exige que o motor deva trabalhar em ambientes limpos e abrigados.

( ) Pelos dados apresentados na placa de identificação do motor, conclui-se que o motor tem 4 polos e, consequentemente, apresenta escorregamento superior a 3%.

( ) Ao ligar o motor em 380 V, a corrente de pico é inferior a 15 A.

( ) A classe de isolamento do motor é F. Assim, o bobinado desse motor pode suportar continuamente, sem que seja afetada sua vida útil, uma temperatura de até 150°C.

( ) O rendimento do motor é de aproximadamente 82,6%.

A sequência CORRETA é:

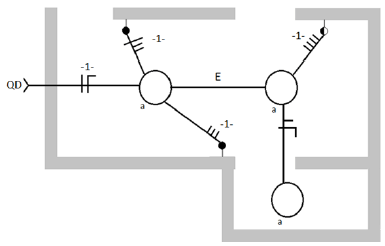

Figura abaixo representa um fragmento de um projeto elétrico de iluminação. Os pontos de luzes são comandados por qualquer dos três interruptores, que, ao serem acionados irá acender ou apagar as três lâmpadas simultaneamente.

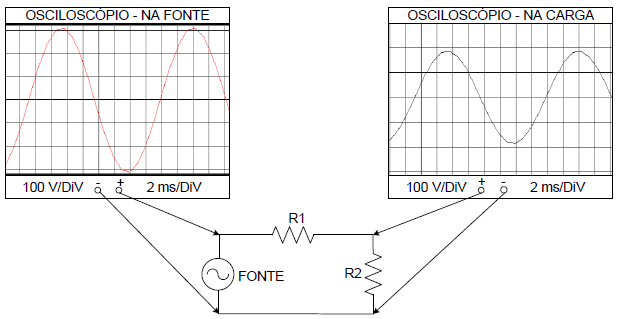

Na Figura abaixo é ilustrada uma medição de um circuito em corrente alternada e tensão alternada.
