Entre as alternativas abaixo, escolha a única na qual NÃO HÁ ERRO quanto ao uso da vírgula.

De acordo com a Lei 8.112/90, poderão ser concedidas ao servidor, entre outras, as licenças abaixo, COM EXCEÇÃO de:

Nas duas frases abaixo, o sentido muda radicalmente conforme a posição da vírgula:

I) Se as mulheres soubessem o valor que têm os homens, andariam de rastos a seus pés.

II)Se as mulheres soubessem o valor que têm, os homens andariam de rastos a seus pés.

Essa mudança de sentido se dá porque há uma interpretação diferente da sintaxe do período em cada caso. A esse respeito, assinale a única afirmação CORRETA.

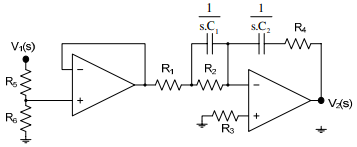

Considerando os amplificadores operacionais ideais no circuito da figura abaixo, qual é a expressão da tensão v2?

A alternativa que apresenta a sintaxe de programação CNC correta é:

Considere as seguintes sentenças sobre o gradador monofásico abaixo, onde !$ Vf= \sqrt{2.V_o}\, .sin \, wt !$ :

I. O ângulo de disparo α pode variar na faixa de: 0° ≤ α ≤ 90°. Para α = 0° a potência elétrica entregue a carga é nula e para α = 90° a potência elétrica entregue a carga é máxima.
II. Os comandos de gatilho dos tiristores T1 e T2 são gerados em sincronismo com a tensão de alimentação Vf pelo circuito de disparo nos respectivos ângulos: α e α+180°.
III. A técnica de controle de potência elétrica na carga pelo ângulo de disparo possui como desvantagens: a geração de harmônicas de corrente na rede elétrica de alimentação e fator de potência função do valor do ângulo de disparo α.
IV. O controle de potência na carga utilizando a técnica por ciclos inteiros garante fator de potência unitário e uma menor expectativa de vida para os tiristores, devido ao alto valor de di/dt.
V. Os relés e contactores de estado sólido, na verdade, são estruturas gradadoras com circuitos de disparos inclusos para o recebimento de comandos do tipo digital. Esses dispositivos usam a técnica de ciclos inteiros para controlar a potência elétrica na carga.

São CORRETAS somente as afirmações:

Dadas as afirmações abaixo, assinale a única alternativa INCORRETA:

Analise as seguintes afirmações sobre o microcontroladores:

I. Todo microcontrolador possui um grupo de memórias chamado de Registro de Funções Especiais (SFR), onde são definidos, por meio de software, quais as características do seu hardware.
II. O tempo de execução de cada instrução é variável na arquitetura RISC e depende do tamanho da instrução e dos dados a serem manipulados;
III. Internamente, todo microcontrolador de arquitetura Von Neumann possui uma Unidade Lógico-Aritmética (ALU), uma unidade de processamento (CPU) e uma unidade de controle.
IV. A qualidade de um microcontrolador depende do número de entradas e saídas digitais disponíveis e do número de periféricos disponíveis.

Marque a alternativa CORRETA:

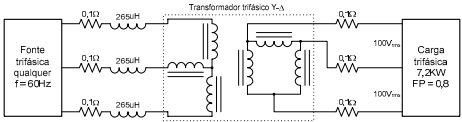

No transformador ideal do circuito a seguir, com primário em estrela e secundário em triângulo, a relação entre o número de espiras do primário e secundário é !$ \dfrac {n_p}{n_s} = 10 !$.Sendo a potência trifásica da carga igual a 7200W, o fator de potência da carga igual a 0,8 indutivo e a tensão de linha na carga igual a 100V, calcule a corrente eficaz de linha na fonte trifásica.

Formulário :

!$ FP = \cos \Phi \,\,\, S = V.I^* !$

!$ P= V.I. \cos \Phi !$

Qual das opções abaixo mais se aproxima da corrente calculada?

Para os sistemas CAD comerciais modernos considerem as seguintes afirmações:

I. Segundo Shah e Mäntylä (1995), a modelagem dos objetos é baseada no conceito de features geométricas.
II. A exigência por recursos computacionais, principalmente memória de vídeo e processamento gráfico, é a mesma que demandada por outros programas de escritório e de jogos eletrônicos baseados no computador.
III. Ainda são predominantes os sistemas baseados na plataforma operacional UNIX, principalmente os sistemas CAD classificados como de aplicação high-end.
IV. Esses sistemas têm cada vez mais oferecido programas adicionais integrados ao pacote principal, conhecidos como suplementos (add-ins), os quais auxiliam no desenvolvimento de todo o projeto de produtos.
V. A maioria desses sistemas oferecem versões para plataforma Linux e são baseados na filosofia de software livre.

Sobre as afirmações acima, pode-se dizer que:
