Considere as afirmações abaixo sobre circuitos em CA:

I – Circuitos RLC em série possuem reatância mínima na frequência de ressonância.

II – Circuitos RLC em paralelo tendem a comportar-se como circuitos abertos, no que tange à impedância, se a componente resistiva tende a zero.

III – Em circuitos reais, compostos por um indutor e um capacitor em série, na frequência de ressonância, a impedância é nula.

IV – Se a corrente num circuito RLC em série está adiantada com relação à tensão, a frequência está abaixo da frequência de ressonância.

Estão corretas as afirmativas:

O transistor de efeito de campo (FET) é muito utilizado em circuitos eletrônicos tanto para amplificar sinais como para fazer chaveamento de comandos elétricos. Qual das afirmações abaixo, está correta com relação às características do FET?

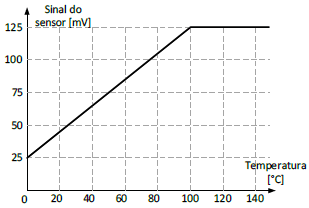

A figura a seguir mostra a curva de calibração de um sensor de temperatura.

A análise da curva nos permite afirmar que:

I. Na região linear da resposta, o sensor apresenta sensibilidade de 1 mV/°C.

II. A resposta do sensor não apresenta offset ou bias.

III. O sensor não deve ser empregado em temperaturas acima de 100°C.

Estão corretas as afirmativas:

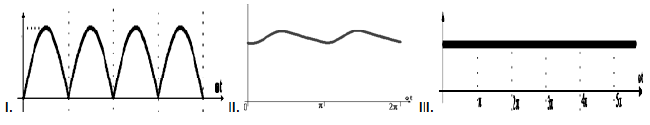

Um técnico em eletrotécnica estava estudando um equipamento alimentado por um transformador de 110V/9V e, utilizava como instrumento de medição um osciloscópio. Ao energizar o equipamento ele mediu três diferentes pontos no circuito, obtendo as formas de onda mostradas em I, II e III. Com base nelas identifique quais foram os pontos de teste que o técnico mediu:

Determine a expressão da tensão de saída V_S em função das entradas V₁, V₂ e V₃ para o circuito a seguir.

Considerando um capacitor e um indutor analise as afirmativas:

I. A reatância capacitiva é igual a w.C, no qual w é a frequência angular em radiano/segundo e C é a capacitância em Farads.

II. A reatância indutiva é igual a w.L, no qual w é a frequência angular em radiano/segundo e L é a indutância em Henry.

III. A reatância capacitiva é dependente da tensão e da corrente.

IV. A reatância indutiva é grande nas altas frequências e pequena nas baixas frequências.

Assinale a alternativa correta:

Dado o circuito abaixo, qual é a capacitância equivalente entre os pontos A e B?

Dado o circuito elétrico a seguir, considerando V_AB = 8,5 volts, qual o valor da corrente i1?

Uma instalação industrial, é composta pelas seguintes cargas:

- Um motor de 220 VAC, 7,46 kW, fator de potência igual a 0,707 e rendimento de 74,6%;

- Um forno de indução de 220 VAC, 10 kVA e 5 kW.

Qual é o valor do capacitor a ser instalado, para corrigir o fator de potência da instalação para 0,939?

Um motor de indução trifásico quadripolar é ligado a uma rede 220V 50Hz. Em condições nominais de operação, o motor apresenta um escorregamento de 5%. Neste caso, a velocidade de rotação de operação do motor é de:
