Segundo a ABNT NBR 8160:1999, o sistema de esgoto sanitário tem por funções básicas coletar e conduzir os despejos provenientes do uso dos aparelhos sanitários a um destino apropriado. Para que estes despejos cheguem à rede pública, há a necessidade de se realizar a montagem de tubulações de esgoto em ambientes onde serão produzidos despejos.
Assinale a alternativa que identifica e descreve corretamente os componentes integrantes da tubulação de esgoto:




Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicas prediais: Usando Tubos de PVC e PPR. 3ª ed. São Paulo: Blucher, 2010.

A respeito das instalações dos sistemas prediais de água fria, o qual deve ser executado segundo as diretrizes da ABNT NBR 5626:2020, analise as afirmações a seguir:

I. Um reservatório é considerado estanque caso não sejam detectados vazamentos ou extravasamentos durante um período mínimo de 72 h.
II. O volume total de água dos reservatórios de água fria potável deve atender, no mínimo, a 96h de consumo normal no edifício e deve considerar eventual volume adicional de água para combate a incêndio quando este estiver armazenado conjuntamente.
III. O ensaio de estanqueidade das tubulações deve ser realizado de modo a submeter cada seção da tubulação a uma pressão mínima de 600 kPa (60 mca) ou 1,5 vez a máxima pressão de trabalho, o que for menor.

Sobre as instalações dos sistemas prediais de água fria, quais as afirmativas são corretas?

Um pórtico está submetido a um carregamento distribuído e a forças concentradas de acordo com a figura abaixo. Qual alternativa está correta quanto ao diagrama de momento fletor para as barras (pórtico).

Uma estação elevatória, composta por uma bomba e uma tubulação de sucção e de recalque, foi construída com a finalidade de conduzir a água armazenada no reservatório inferior para o reservatório superior, conforme pode ser observada na figura 1. A partir dos dados apresentados e sabendo-se que a perda de carga pode ser obtida pelo produto da perda de carga unitária pelo comprimento total, analise as seguintes afirmativas:

I. A perda de carga total do trecho de sução é igual à 0,57 m.
II. A perda de carga total do trecho de recalque é igual à 0,65 m.
III. Para cálculo da potência da bomba deve-se utilizar uma altura manométrica igual a 25,22 m.

Dados: o diâmetro do trecho de recalque e sucção é igual a 50 mm, a perda de carga unitária nestes trechos (sucção e recalque) é igual a Ju = 0,020 m/m e os valores dos comprimentos equivalentes das conexões utilizadas foram apresentados na tabela 1.







Fonte: Botelho, M. H.C.; Ribeiro, G. A. Instalações hidráulicas prediais: Usando Tubos de PVC e PPR. 3ª edição –São Paulo: Blucher, 2010.


Assinale a alternativa com afirmações corretas:

Em uma instalação elétrica de baixa tensão, os pontos de iluminação de dois quartos distintos estão ligados em um mesmo circuito elétrico. Um dos quartos possui área de 12 m² e o outro possui área de 14 m². A norma ABNT NBR 5410:2004 estabelece que para a determinação das cargas de iluminação pode ser adotado o seguinte critério: “em cômodo ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m², acrescida de 60 VA para cada aumento de 4 m² inteiros”. Com base nas informações fornecidas, assinale a alternativa que apresenta corretamente o valor da carga prevista para o circuito elétrico em questão.

Considerando as prescrições da norma ABNT NBR 6118:2014 no que se refere às disposições gerais relativas às armaduras de estruturas de concreto armado, analise as assertivas a seguir:

I. O arranjo das armaduras deve atender não só à sua função estrutural, como também às condições adequadas de execução, particularmente com relação ao lançamento e ao adensamento do concreto.
II. Os espaços devem ser projetados para a introdução do vibrador e de modo a permitir a segregação dos agregados e a ocorrência de vazios no interior do elemento estrutural.
III. O diâmetro interno de curvatura de uma barra da armadura longitudinal dobrada, para resistir à força cortante ou em nó de pórtico, não pode ser menor que 10 Φ para aço CA25, 15 Φ para CA-50 e 18 Φ para CA-60.
IV. Quando houver possibilidade de fissuração do concreto no plano da barra dobrada, ocasionada por tensões de tração normais a esse plano, deve ser colocada armadura transversal ou diminuído o diâmetro da curvatura da barra.

Qual alternativa apresenta apenas assertivas corretas?

Para a realização do dimensionamento de uma calha, deve-se conhecer a intensidade pluviométrica da região onde a edificação está situada e a área de contribuição do telhado desta construção. Adotando-se que o material que calha foi constituído possui coeficiente de rugosidade (n) igual a 0,011, a intensidade pluviométrica (I) desta localidade é igual 125 mm/h e que a área de contribuição (A) é igual 120 m² e que a calha será instalada na construção com uma inclinação de 1,0% e terá seção circular, assinale a alternativa que apresenta o correto diâmetro, tendo por base os dados da tabela abaixo:





Fonte: NBR 10844 DEZ 1989 - Instalações prediais de águas pluviais.

A alternativa correta quanto ao diâmetro do condutor horizontal é:

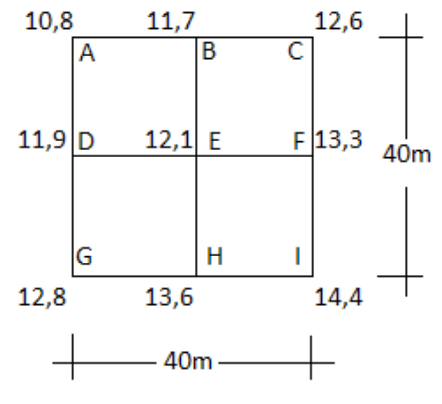

Para construção de uma plataforma nivelada, na qual será feita uma edificação, um engenheiro empregou um método que promoverá um volume de corte igual ao de aterro, pois desta forma não haverá a necessidade de descartar e nem adquirir solo para a realização da obra. Para isto, ele quadriculou o terreno em 20 m x 20 m e determinou as cotas em metros (m) conforme mostra a figura abaixo. Não foi considerado o empolamento no corte e nem a contração do solo no aterro.




Assinale o valor da cota que proporcionará um volume de cote igual ao de aterro.

O tratamento de água é um processo que consiste em algumas etapas estratégicas onde visa a otimização de processos, visando a eficiência de abastecimento. Mediante a essa informação, analise as assertivas a seguir quanto às técnicas utilizadas nas Estações de Tratamento de Água (ETA):

I. É a etapa onde é adicionado sulfato de alumínio, que tem efeito de unir as impurezas em porções maiores.
II. Refere-se à etapa de agitação intensa. As partículas e impurezas maiores e mais densas são depositadas no fundo do tanque, separando-as assim do restante do líquido.
III. Processo em que a água passa por filtros, formados por camadas de areia grossa, areia fina, cascalho, carvão e pedregulho. Esses materiais, com diferentes granulometrias, têm o potencial de reter os flocos remanescentes, ou seja, aqueles que não decantaram completamente.
IV. Trata-se da etapa onde é garantida a eliminação de micro-organismos. Num primeiro momento, o pH da água é ajustado e, depois, pode-se adicionar cloro ou ozônio para eliminar sistematicamente os microrganismos. Na sequência, é aplicado flúor para garantir a prevenção de cáries.

As assertivas indicadas em I, II, III e IV são, respectivamente:

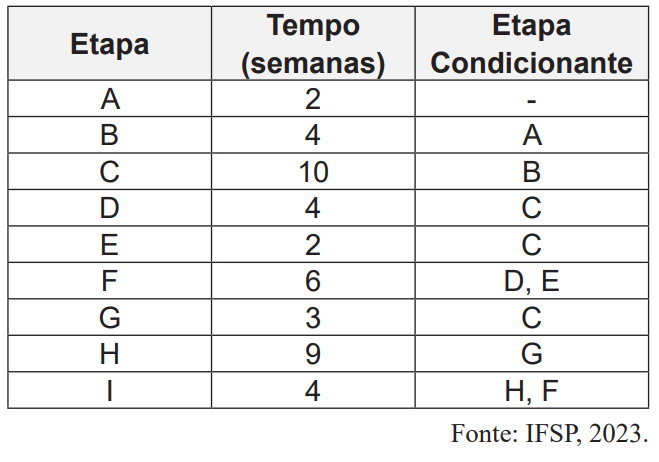

Conhecer as ferramentas de gerenciamento de projetos é imprescindível para que o engenheiro possa otimizar tempo, mão de obra e dinamizar as suas atividades. Um caso típico é um engenheiro executar o planejamento para certa empreiteira, onde deverá realizar 9 etapas de construção, algumas delas são subsequentes e outras simultâneas a fim de otimizar o tempo do projeto. A tabela a seguir elucida o tempo e as condicionantes para cada uma das etapas.



Diante das restrições apresentadas, o menor tempo (caminho crítico) possível para a execução dessa obra é de:
