Um técnico de uma grande indústria de motores elétricos é encarregado de verificar o funcionamento de motores recém-produzidos. Antes de os motores serem despachados para os distribuidores, é essencial assegurar que funcionem adequadamente. Para isso, um dos principais ensaios realizados é o ensaio a vazio.

Considerando essa situação, qual das afirmações sobre o ensaio a vazio é verdadeira?

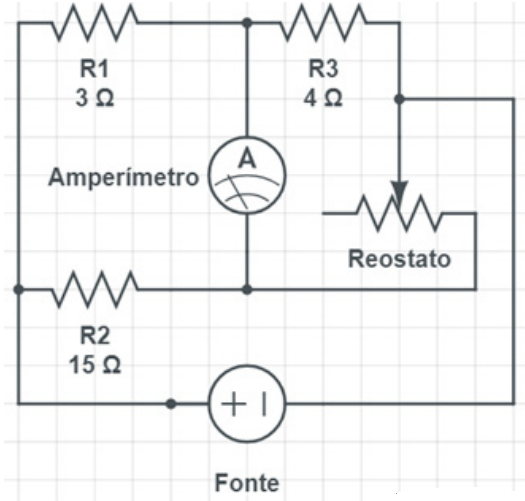

Um certo dispositivo elétrico, indicado na figura a seguir, devidamente representado com os seus valores, deve ser calibrado a fim de que a corrente elétrica no amperímetro seja indetectável. Sabe-se que este dispositivo possui um reostato, não graduado, de resistência elétrica no intervalo de 0,1 a 50 ohms. Como o reostato não apresenta escala, o seu ajuste deve ser feito de forma manual. Considerando a condição da corrente elétrica nula apresentada no amperímetro e conhecendo os valores de resistências R1, R2, R3, é possível afirmar que:


Fonte: IFSP, 2023.

Um professor solicitou que o técnico de laboratório o ajudasse a montar um circuito para explicar a Lei de Ohm com o uso de voltímetros, amperímetros e fios, todos ideais e com uma fonte de corrente contínua de 24 V, conforme a ilustração a seguir:




De acordo com o circuito montado na ilustração, é possível observar as seguintes medidas:

Dentro da indústria de manufatura, a programação offline (OLP) tem se tornado uma prática comum na programação de robôs. Com relação à OLP, qual das seguintes afirmações é verdadeira?

Em uma fábrica de eletrônicos, um robô industrial é utilizado para a montagem de placas de circuito. A velocidade e a precisão do robô são essenciais para garantir a qualidade do produto e otimizar a produção. Nesse contexto, o acionamento por servomecanismo é fundamental.
O que diferencia um servomecanismo de outros tipos de acionamentos em robótica?

Em uma indústria petroquímica, um tanque de reação química é controlado por um sistema PID. O controlador é responsável por manter o nível do líquido do tanque dentro de certos limites pré-definidos. Um operador observou que, apesar do nível do líquido se estabilizar corretamente no ponto desejado, há uma oscilação persistente em torno desse ponto.
Com base nessa observação, qual alteração no controlador PID poderia corrigir esse comportamento?

Em um sistema de logística, um robô é utilizado para direcionar pacotes para diferentes destinos com base em um código de barras presente em cada pacote. O robô funciona com uma máquina de estados com quatro estados: S0, S1, S2 e S3, que representam diferentes destinos. A lógica da máquina de estados é:

• No estado S0: com entrada 1, vai para S1; com entrada 0, permanece em S0.
• No estado S1: com entrada 1, vai para S2; com entrada 0, volta para S0.
• No estado S2: com entrada 1, retorna para S1; com entrada 0, vai para S3.
• No estado S3: independente da entrada, retorna para S0.

Se o robô começa no estado S0 e recebe as entradas: 1, 1, 0, qual será o estado final?

Dentre os Limites de Atterberg, tem-se o Limite de Liquidez (LL), sendo o seu método de determinação descrito na ABNT NBR 6459:2016. Analise as afirmações e verifique quais delas descrevem corretamente etapas para obtenção do LL:

I. Uma porção de solo deve ser colocada na concha do aparelho de ensaio do Limite de Liquidez, em seguida, esta massa de solo deve ser dividida com o cinzel, a fim de abrir uma ranhura em sua parte central. Após este procedimento, será iniciada a aplicação dos golpes na amostra de solo.
II. Por ser difícil a obtenção do teor de umidade de um solo que promova o fechamento de 13 mm, aplicando 25 golpes, deve-se, para uma mesma amostra, realizar o ensaio, empregando teores de umidades diferentes, pelo menos, 5 vezes.
III. Para a obtenção do LL, constrói-se um gráfico, o qual, no eixo das ordenadas, atribui-se o número de golpes (em escala logarítmica) e, no eixo das abcissas, o teor de umidade.

A alternativa que apresenta corretamente os procedimentos metodológicos para a obtenção do Limite de Liquidez é:

Com base nas definições da ABNT NBR 7211:2022, que estabelece os métodos de ensaio para a determinação da composição granulométrica de agregados, analise as afirmações a seguir:

( ) Define-se agregado graúdo aquele cujos grãos passam pela peneira com abertura de malha de 75 mm e ficam retidos na peneira com abertura de malha de 4,75 mm.
( ) Define-se agregado miúdo aquele cujos grãos passam pela peneira com abertura de malha de 4,75 mm e ficam retidos na peneira com abertura de malha de 150 µm.
( ) O agregado total é resultante da britagem de rochas cujo beneficiamento resulta em uma distribuição granulométrica constituída por agregados graúdos e miúdos ou por mistura intencional de agregados britados e areia natural ou britada.

Considerando V, se for verdadeiro, ou F, se falso, a ordem correta de preenchimento dos parêntesis, de cima para baixo, é:

Analise as afirmações a seguir que abordam o tempo de pega do cimento:

I. A partir do momento em que a água entra em contato com o cimento, são iniciadas reações químicas que causam um gradativo aumento de viscosidade da pasta.
II. O tempo de fim de pega é o momento em que a pasta adquire maior trabalhabilidade, tornando-se mais apropriada às operações de manuseio de argamassas e concretos.
III. O gesso é adicionado ao cimento para auxiliar no controle do tempo de pega.

Qual a alternativa apresenta as afirmações corretas?
