Em um experimento de laboratório com um carrinho em um trilho de ar inclinado, o movimento do carrinho ocorre com aceleração constante. No instante em que o cronômetro é zerado (t0 = 0s), o carrinho passa por um sensor com uma velocidade inicial de v0 = 0,50 m/s. Após percorrer uma distância de 2,00 m ao longo do trilho em linha reta, ele é detectado por um segundo sensor com uma velocidade final de v = 2,50 m/s.

Considerando o movimento descrito, assinale a alternativa que apresenta os valores corretos para a aceleração (a) e o intervalo de tempo (Δt) do percurso.

Em um projeto mecânico desenvolvido no AutoCAD (versão em português), um técnico em mecânica precisa representar uma peça com elementos simétricos em relação a um eixo central. Assinale a alternativa que corresponde ao comando mais adequado para criar rapidamente uma cópia espelhada de objetos selecionados.

Um Técnico de Laboratório – Área Mecânica precisa desbastar uma peça de 4 centímetros de diâmetro de bronze macio no torno mecânico. Considerando que a velocidade de corte será de 20 metros por minuto, em quantas rotações por minuto ele deverá operar o equipamento?

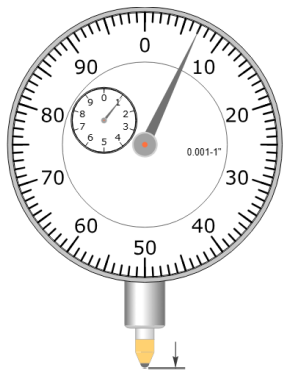

Um Técnico de Laboratório – Área Mecânica necessita medir a concentricidade de uma peça em milímetros, porém, no momento, só conta com um relógio comparador em polegada milesimal. Considerando que a medição feita por ele encontra-se na imagem a seguir, qual das alternativas representa o valor correto em milímetros.



Fonte: Stefanelli, E. J. Simulador de Relógio Comparador em Polegada Milesimal. Disponível em: www.stefanelli. eng.br. Acesso em: 20 out. 2025.

Um metrologista (técnico em mecânica), ao utilizar um micrômetro de alta precisão para aferir um bloco-padrão de aço, precisa considerar os erros de medição para garantir a confiabilidade do resultado. Um desses erros é decorrente da força de medição, que causa uma deformação elástica tanto no instrumento quanto na peça, um fenômeno descrito pela Lei de Hooke.
    Durante a medição de um bloco-padrão de aço com comprimento nominal (L) de 100 mm, o micrômetro exerce uma força de contato (F) de 10 N. Os contatos do micrômetro são planos e circulares, com diâmetro de 8 mm. Considerando que o Módulo de Elasticidade (E) do aço é de 200 GPa (equivalente a 200 x 103 N/mm²), qual é o erro de medição, em milímetros, introduzido apenas pela compressão elástica do bloco-padrão?

Utilize a fórmula da Lei de Hooke para deformação: Δl = F x L / E x A
F = força de contato
L = comprimento da peça
E = módulo de elasticidade
A = área da seção transversal

Considere π = 3,14.

A definição da velocidade de corte e rotação em uma operação de torneamento é essencial para o rendimento, a produtividade e a duração da ferramenta a ser utilizada. Sobre velocidade de corte e rotação no torneamento, considere as afirmações a seguir:

I. Materiais duros normalmente exigem velocidades de corte menores;
II. Para torneamento com ferramenta de pastilha de carboneto, adotam-se velocidades de corte maiores do que para ferramentas de aço rápido, em situações iguais;
III. A operação de desbaste normalmente necessita de velocidades de corte menores que a operação de acabamento;
IV. Quanto maior o diâmetro da peça, menor a rotação a ser utilizada.

São corretas:

No desenho técnico mecânico, utilizam-se diferentes métodos de representação para comunicar a forma de uma peça. A perspectiva isométrica oferece uma visão tridimensional e ilustrativa, enquanto a projeção ortogonal utiliza um conjunto de vistas planas para descrever com precisão a geometria do objeto.
Analise as duas asserções a seguir sobre os princípios do desenho técnico:

I. Na projeção ortogonal, a linha do tipo tracejada é convencionalmente utilizada para representar arestas e contornos de uma peça que não são diretamente visíveis a partir do ponto de observação daquela vista.

PORQUE

II. A diferenciação entre linhas contínuas (para arestas visíveis) e tracejadas (para arestas não visíveis) é um recurso fundamental para que o conjunto de vistas ortogonais possa descrever de forma inequívoca a geometria completa de um objeto tridimensional em um plano bidimensional.

A respeito dessas asserções, assinale a opção correta.

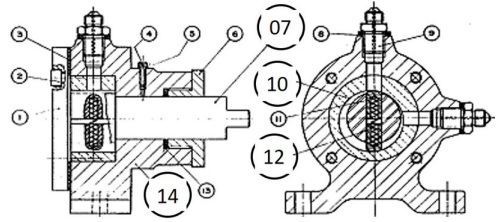

No desenho a seguir, temos a montagem de um compressor de palheta, uma máquina rotativa. Nota- -se que a peça 14 é o corpo (carcaça), a peça 12 é uma mola, a peça 10 é uma bucha excêntrica e a peça 07 é um eixo. Considerando a função que desempenham no conjunto mecânico, a especificação dos materiais mais indicada para tais componentes seria:




Fonte: Provença,1991.

Em um laboratório de mecânica do IFSP, o técnico de laboratório é o responsável por preparar os equipamentos para as aulas práticas, garantindo a segurança de alunos e professores. Com base na Norma Regulamentadora nº 6 (NR-6), que se aplica ao técnico de laboratório como trabalhador da instituição, analise as afirmativas a seguir:

I. Cabe à instituição de ensino, na condição de empregadora, a responsabilidade por fornecer gratuitamente os EPIs necessários para a proteção do técnico de laboratório em suas funções.
II. O técnico de laboratório, por ter ampla experiência, pode optar por não usar os óculos de segurança (EPI) durante a demonstração de uma operação simples no torno, se acreditar que o protetor de acrílico da máquina (EPC) já oferece proteção suficiente.
III. Todo EPI utilizado no laboratório, como luvas de raspa e protetores faciais, deve possuir o Certificado de Aprovação (CA) visível e dentro da validade, garantindo sua eficácia.
IV. Se o protetor facial do técnico trincar, ele deve informar à coordenação, mas pode continuar a utilizá-lo em atividades de baixo risco até que a reposição, prevista no cronograma de compras do semestre, seja efetuada.

Estão corretas apenas as afirmativas:

Um Técnico em Laboratório – Área Mecânica identificou a ocorrência de muitos equipamentos quebrados nos laboratórios de seu campus, fato que estava gerando diversos transtornos durante as aulas práticas. Antes de tudo, junto à equipe de manutenção do campus e aos docentes, corrigiu, restaurou e recuperou a capacidade produtiva desses equipamentos. Vendo que em médio e longo prazo esses equipamentos voltariam a apresentar problemas com a frequência de uso habitual, este técnico, entre outras, tomou as seguintes ações:

I . Verificar junto ao docente de Química do campus a possibilidade da análise química do óleo de corte de uma máquina-ferramenta, a fim de detectar problemas de desgaste nas ferramentas de corte;
II. Ler todos os manuais de instalação e operação dos equipamentos, onde constam a periodicidade com que determinados trabalhos devem ser feitos;
III. Estabelecer uma programação de limpezas nos equipamentos, bem como conscientizar docentes e discentes da importância da limpeza e organização ao final das aulas práticas;
IV. Verificar junto ao Diretor Geral do campus a possibilidade de aquisição de um equipamento que tira fotos infravermelhas para detecção de pontos de superaquecimento nos comandos elétricos dos equipamentos;
V. Monitorar, com equipamentos, sensores e softwares específicos, as vibrações dos equipamentos, com o objetivo de gerenciar variações que causem falhas futuras;
VI. Trocar o óleo dos equipamentos e engraxar as partes móveis.

Analisando as ações tomadas por este técnico, indique quais são exemplos de manutenção corretiva, preventiva e preditiva.
