Foram encontradas 40 questões.
Dado o circuito abaixo, marque a alternativa com os valores corretos das potências ativa e reativa entregues pela fonte ao circuito, respectivamente.
Provas
Questão presente nas seguintes provas
Um motor de indução monofásico, ao receber uma tensão de 220 V eficazes em seus terminais, absorve da rede elétrica uma potência de 2200 W com um fator de potência de 0,88 em atraso em uma dada condição de carga. Nessas condições, os valores dos parâmetros resistência (R) e reatância (XL) equivalentes que podem representar eletricamente esse motor são
Provas
Questão presente nas seguintes provas
Seis resistores de 5,6 k!$ \Omega !$ e potência nominal de 10 W devem ser conectados formando uma carga trifásica equilibrada para ser ligada em uma rede trifásica que possui 380 V eficazes de tensão de linha. Marque a alternativa que contém a ligação que permite a máxima dissipação de potência nos resistores, sem que seja ultrapassada a potência nominal de cada um.
Provas
Questão presente nas seguintes provas
Uma lâmpada de filamento, de características especiais, foi projetada para 9,0 Vcc/ 4,5 W. Deseja-se ligá-la numa fonte de 12 Vcc. Para isto optou-se em colocar um resistor em série com a mesma de modo que a lâmpada funcione na sua potência nominal. O resistor a ser conectado em série com a lâmpada deverá ter uma resistência de
Provas
Questão presente nas seguintes provas

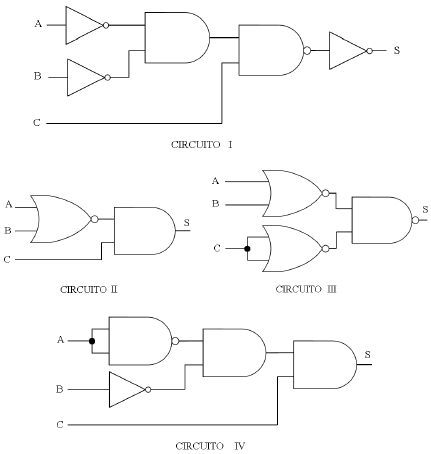

Observe os circuitos abaixo.
Todos os circuitos apresentados possuem expressão booleana de saída equivalentes, EXCETO o circuito
Provas
Questão presente nas seguintes provas
Em relação às “curvas V” do motor síncrono, cada curva mostra a relação entre
Provas
Questão presente nas seguintes provas
Uma determinada indústria recebe energia elétrica em alta tensão em um sistema trifásico. Em um dado instante são feitas algumas medições na entrada de energia da mesma em que são levantados os valores das seguintes grandezas:
!$ \bullet !$Corrente elétrica em cada fase: 7,1 A
!$ \bullet !$ Tensão entre fases: 13,78 kV
!$ \bullet !$ Potência Ativa: 147 kW
Baseado nessas informações e, sabendo que no instante em questão o sistema estava equilibrado e que a carga tem característica indutiva, o valor do fator de potência da instalação no momento em que foram feitas as medições era de
Provas
Questão presente nas seguintes provas

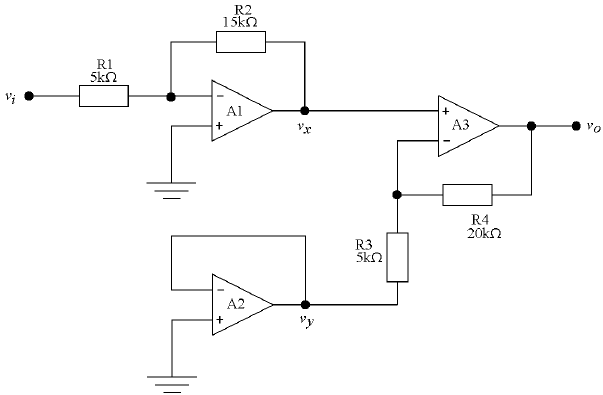

Observe o circuito abaixo.
A tensão de saída, considerando os amplificadores operacionais ideais, é dada por
Provas
Questão presente nas seguintes provas

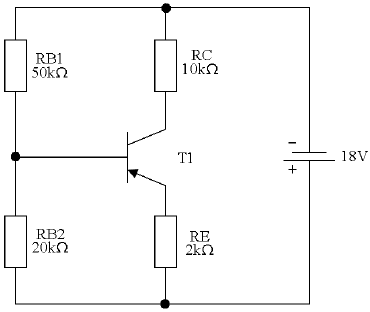

Observe o circuito abaixo.
Considerando que o circuito opera na região ativa e que os valores de!$ \beta !$ e VEB são respectivamente 100 e 0,7 V, os valores das correntes do transistor são
Provas
Questão presente nas seguintes provas
Observe o circuito abaixo.
O valor da resistência de RB que resulta na saturação do transistor, considerando VECsat = 0,2V, VEB = 0,7 V e !$ \beta !$ de saturação igual a 10 é
Provas
Questão presente nas seguintes provas
