Considere o objeto abaixo representado em perspectiva isométrica. Indique a representação correta da projeção ortogonal para o 1° diedro.

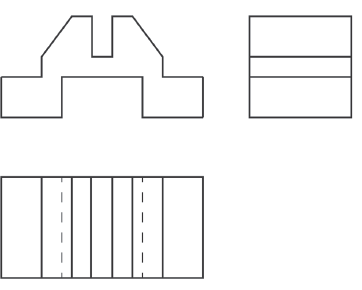

Considere a projeção ortogonal abaixo.

Indique a representação correta da perspectiva isométrica.

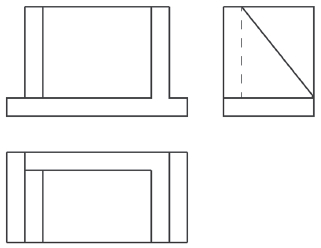

A figura abaixo é de um objeto desenhado em três projeções (vista frontal, vista lateral esquerda e vista superior). Identifique:

1. A letra, na vista superior, que representa o número 3 da vista lateral.

2. O número, na vista frontal, que representa a letra B da vista lateral.

3. A letra, na vista lateral, que representa o número 7 da vista superior.

4. A letra, na vista lateral, que representa o número 9 da vista frontal.

5. O número, na vista superior, que representa a letra C na vista lateral.

A sequência correta é:

Analise o desenho técnico abaixo:

É correto afirmar que:

Analise as afirmativas abaixo em relação às normas técnicas apropriadas e marque (V) para verdadeiro ou (F) para falso.

( ) O plano de corte deve ser identificado com letra minúscula e o sentido de observação por setas.

( ) Em arquitetura e engenharia civil, as escalas utilizadas são em sua maioria de ampliação.

( ) Ao adotar uma escala de redução para o desenho, suas cotas não são reduzidas na mesma escala.

( ) As hachuras têm direções diferentes quando o corte aplicado é feito por vários planos paralelos.

( ) Em desenho técnico, as hachuras são representadas em linhas finas

A sequência correta é:

Nas regras que regem a representação técnica,

Em relação ao desenho de caracteres normalizados, é correto afirmar que

Em relação ao formato e ao dobramento de cópias em desenho técnico, analise as afirmativas abaixo e marque (V) para verdadeiro ou (F) para falso.

( ) Em formatos grandes como o A0, é permitido ocultar a legenda após o dobramento da folha.

( ) O formato final do dobramento de cópias de desenhos nos formatos A0, A1, A2 e A3 deve ser o formato A4.

( ) O quadro limita o espaço destinado ao desenho.

( ) Para todos os formatos da série A, a legenda deve ter comprimento de 175 mm.

( ) O dobramento das folhas deve ser feito em dobras verticais a partir do lado direito.

A sequência correta é:

Em relação à NBR 10068 que trata da folha de desenho – leiaute e dimensões, pode-se afirmar que

De acordo com a NBR 8403, os tipos de linha fornecem informações indispensáveis para o entendimento do desenho técnico. Dentre os tipos de linha enumerados abaixo, identifique o que descreve corretamente as respectivas funções.
