A orientação carteziana do espaço aplicada ao movimento de um corpo possibilita um movimento relativo que pode ser expresso em termos de graus de liberdade. Ao todo existem seis graus de liberdade possíveis que podem ser aplicados a um corpo, esses são denominados de translação nas direções coordenadas X, Y, Z e as respectivas rotações a, b, c sobre esses.

Com base nesta de graus de liberdade para corpos no espaço, tanto mancais quanto guias lineares podem ser definidos como elementos de máquinas que apresentam um movimento relativo entre seus elementos constituintes. Em relação aos mancais, assinale a alternativa incorreta:

Uma determinada empresa necessita realizar o controle dimensional em uma peça cilíndrica, que possui as seguintes características: diâmetro nominal de 50mm, afastamento superior de 0,05mm e afastamento inferior de 0,00mm. De posse destas informações, assinale dentre as alternativas abaixo a que apresenta os instrumentos de medição que podem ser utilizados:

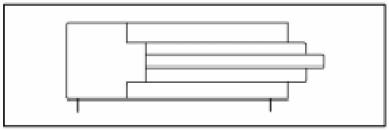

Atuadores são equipamentos capazes de converter energia hidráulica e/ou pneumática em movimento, estão divididos principalmente em lineares e rotativos e são utilizados nas mais diversas aplicações e segmentos. O cilindro (atuador linear) transforma trabalho hidráulico ou pneumático em deslocamento mecânico linear. A figura abaixo representa qual tipo de cilindro?

Qual é a rotação (RPM) recomendada para a furação de aço ABNT 1045, quando se utiliza uma broca de aço rápido (sem revestimento) de diâmetro igual a 9,8 mm? Sabe-se que a velocidade de corte recomendada é de 20 m/min:

As máquinas, mesmo as mais complicadas, podem ser decompostas em várias máquinas simples. Nela cada elemento transmite ou recebe o próprio movimento por meio de mecanismos chamados transmissões. A transmissão entre dois elementos tem por objetivo transferir ou transformar os movimentos e forças em outras com direções e valores diferentes. As transmissões entre elementos de máquinas podem se realizar por contato direto por ligação flexível ou por ligação rígida. Dentre as alternativas abaixo, assinale a que apresenta exemplos de elementos de transmissão por contato direto.

Os esforços mecânicos podem ser classificados em externos e internos. Dentre as alternativas abaixo, assinale a que representa a definição do esforço externo ativo:

Um motor desenvolve um torque inicial de 350 Nm. Se a polia que está engastada no seu eixo tem um diâmetro de 1,5 m, calcule a força de frenagem necessária para evitar a rotação do motor:

A união de uma peça à outra tem como função limitar o movimento relativo das duas peças adjacentes. Várias são as soluções disponíveis para executar esta união. A escolha depende de uma série de fatores tais como: a necessidade ou não de desfazer a união periodicamente, o grau de imobilização, a resistência mecânica, espaço disponível, etc. Diante desta informação, o uso de dobradiças em portas de veículos representa qual tipo de união apresentado abaixo?

Dentre as alternativas abaixo, assinale a que apresenta os elementos de fixação de peças, considerados de união desmontável.

Uma determinada empresa de manutenção necessitava fabricar uma polia em alumínio para ser acoplada no mangote de uma furadeira de bancada. Esta furadeira possuía um motor elétrico com 1750 rpm em seu eixo. Neste mesmo eixo estava acoplada uma polia com diâmetro de 200mm. Para se obter uma rotação de 500 rpm na ferramenta de corte acoplada no mangote da furadeira, que recebe o movimento de rotação do motor elétrico através de transmissão por correia, qual deve ser o diâmetro externo da polia que será fabricada?
