Foram encontradas 1.010 questões.

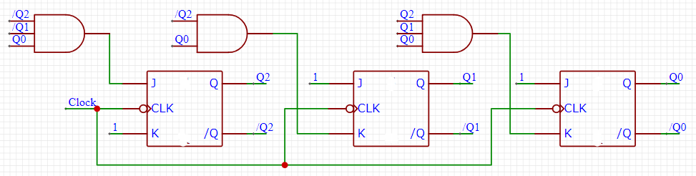

Considerando Flip-Flops JK, em que o estado atual Q2Q1Q0 = 111 e com disparo apenas na borda de descida do clock, qual a sequência que este circuito Q2Q1Q0 executa com os pulsos de clock?
Provas

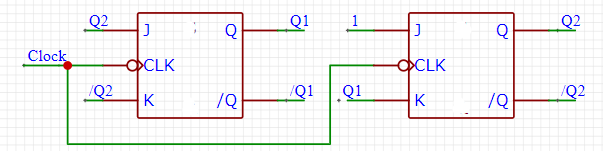

Considerando Flip-flops JK, em que o estado atual Q1Q2=01 (Q1=0 e Q2=1) e com disparo apenas na borda de descida do clock, qual a sequência que este circuito executa com os pulsos de clock?
Provas
Determine a expressão que representa a tabela verdade abaixo:
A | B | C | S |
0 | 0 | 0 | 1 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 1 |
0 | 1 | 1 | 1 |
1 | 0 | 0 | 0 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 0 |
1 | 1 | 1 | 0 |
Provas

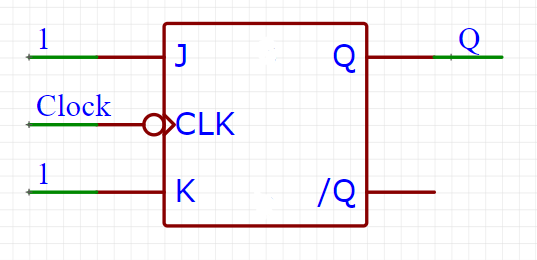

Considerando um Flip-flops JK, em que o estado inicial de Q=0 e com disparo apenas na borda de descida do clock, qual o estado de saída Q após 3, 5, 7 e 8 pulsos de clock, respectivamente?
Provas

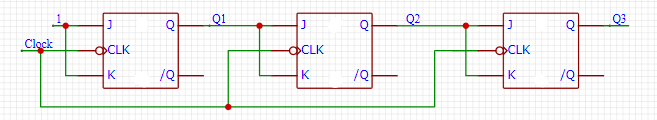

Considerando Flip-flops JK, em que o estado atual de Q1=1, Q2=0 e Q3=1 e com disparo apenas na borda de descida do clock, qual o estado de saída Q1, Q2 e Q3 após 4 pulsos de clock?
Provas
Determine a expressão que representa a tabela verdade abaixo:
A | B | S |
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
Provas
Determine a expressão que representa a tabela verdade abaixo:
A | B | C | D | S |
0 | 1 | 0 | 1 | 1 |
0 | 1 | 1 | 1 | 1 |
1 | 1 | 0 | 1 | 1 |
1 | 1 | 1 | 1 | 1 |
Provas
A simplificação da expressão S = !$ \bar{A}B\bar{C}\bar{D}+\bar{A}B\bar{C}D+ABC\bar{D} !$ é igual a:
Provas
Considerando as entradas A, B e C, assinale a alternativa que corresponde a saída S do circuito abaixo:
Provas
Considerando as entradas A, B, C, assinale a alternativa que corresponde à saída S do circuito abaixo:
Provas
