Determine a potência ativa total instalada em uma planta que possui duas cargas, sendo a primeira carga de 220 V, 70 KVA e fp = 0,7 indutivo, e a segunda carga de 220 V e carga total de 30 kW.

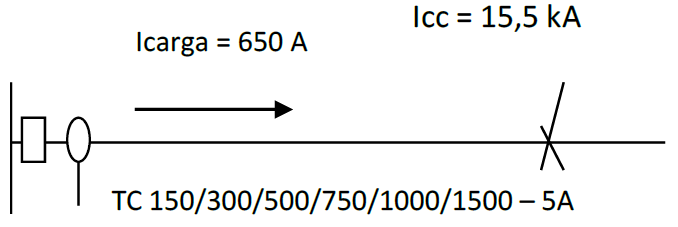

Defina o TC mais adequado e que deverá ser utilizado para o caso da linha de transmissão de 34,5 kV apresentado na figura abaixo, após isso, calcule em valores secundários os ajustes de TAP da função 51 e 51N.

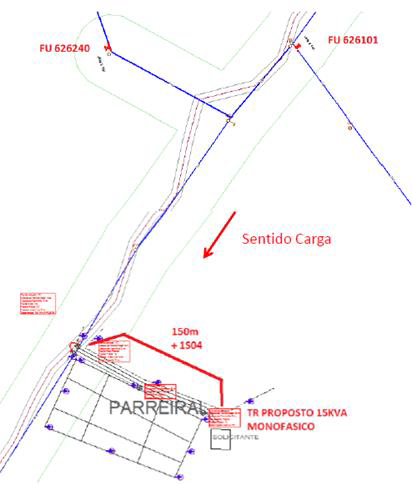

Especifique o elo fusível em ramal trifásico em um novo projeto de rede de 13,8 kV. Nesse novo ramal será instalado um TR de 15 kVA no final do trecho do novo cabo 1S04. À montante dessa rede existe um ELO de 25 K. No início do ramal, deverá ser instalado o elo fusível a 150 m à montante do TR. Este ramal já possui corrente de Carga de 10 A. Sempre utilizar elos preferenciais.

Os níveis de CC existente no ponto em que será instalado o novo TR são:

Curto-circuito monofásico = 200 A

Curto-circuito trifásico = 355 A

Dados conforme figura abaixo.

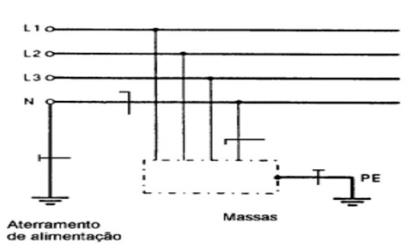

Para o esquema de aterramento apresentado abaixo, assinale a alternativa que identifica a qual nomenclatura corresponde.

Determine a corrente de uma carga de P = 1100 W e ft = 0,5, sendo este ligado a uma rede de 60 Hz e 220 V.

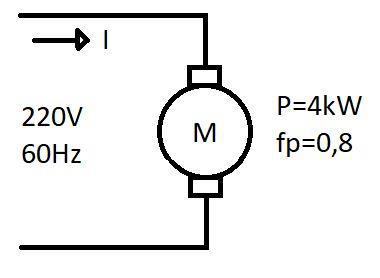

Determine a potência aparente [kVA] de um motor de P = 4 kW e ft = 0,8, sendo este ligado a uma rede de 60 Hz e 220 V.

Um gerador de corrente contínua contém um rotor de 6 pólos com 360 ranhuras. As bobinas têm quatro espiras, com enrolamento em camada dupla, e resistência elétrica de 0,5 Ohm. O enrolamento apresenta seis circuitos em paralelo. Ao iniciar a operação, a máquina é acionada na velocidade de 600 rpm. Considerando a máquina sem carga, qual deve ser o fluxo por pólo para que a fem entre escovas seja 400 V?

Qual é a economia em uma residência em um mês de 30 dias ao trocar 20 lâmpadas incandescentes de 60 W por 20 lâmpadas de 7 W que ficam ligadas em média 5 horas por dia, considerando o valor R$ 0,50 para o preço do quilowatt-hora?

Considerando o valor de R$ 0,50 para o preço do quilowatt-hora e um mês com 30 dias, calcule o custo mensal gasto em energia elétrica por uma residência que utiliza, em um mês, a seguinte tabela de aparelhos.

Calcule o circuito equivalente de Thevenin do circuito a seguir, do ponto de vista dos terminais A e B, e assinale a alternativa que apresenta os valores corretos. Todos os resistores estão representados em Ohms [Ω].
