Em uma aplicação de automação, foram levantados os seguintes elementos de campo que devem ser conectados aos cartões de E/S de um Controlador Lógico Programável:

04 botões intermitentes

03 sinaleiros

03 transmissores de pressão

04 interruptores

03 válvulas solenoides

03 sirenes

10 contatores

04 válvulas de abertura proporcional

03 chaves fins-de-curso

08 contatos NA de contator

Para essa aplicação, são necessárias as seguintes quantidades de pontos de E/S:

Os inversores de frequência possibilitam variar a velocidade dos motores de indução trifásicos. O seu surgimento substituiu os rudimentares sistemas de variação de velocidades mecânicos, tais como polias, variadores eletromagnéticos e variadores hidráulicos, bem como os custosos motores de corrente contínua. Sobre esse tipo de conversor, analise as afirmativas a sequir e marque (V) para verdadeiro ou (F) para Falso.

( ) Os inversores de frequência podem ser alimentados com uma rede monofásica e, ao mesmo tempo, acionar um motor trifásico, ou seja, o inversor consegue sintetizar uma tensão trifásica através de uma rede monofásica.

( ) Os inversores de frequência não somente controlam a velocidade do eixo de motores elétricos trifásicos de corrente alternada, como também controlam outros parâmetros inerentes ao motor elétrico como, por exemplo, tensão, corrente e torque.

( ) Os inversores de frequência possibilitam controlar as partidas e as frenagens dos motores, tornando a operação das máquinas mais suaves. Além disto, o inversor permite operações em vários regimes de carga.

( ) Inversores de frequência naturalmente corrigem o fator de potência de um motor trifásico de indução. O motor poderá operar com um fator de potência baixo, mas o fator de potência, visto pela rede, é o do inversor que está mais elevado do que o do motor.

A sequência correta é

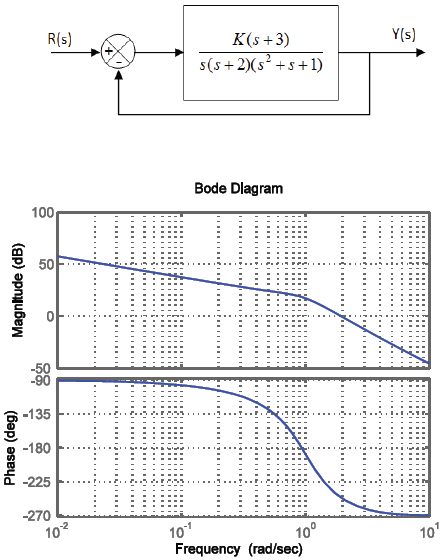

Considere um sistema representado no espaço de estados pelo seguinte conjunto de equações matriciais:

A função de transferência G(s) que representa o sistema está corretamente indicada em:

O diagrama LADDER abaixo representa a lógica de acionamento de um sistema liga-desliga com retenção, utilizado para a partida direta de um motor:

Analise as afirmativas abaixo e marque (V) para verdadeiro ou (F) para falso.

( ) Os elementos de entrada são normalmente abertos no campo.

( ) A retenção é feita por meio de um contato físico, normalmente aberto, de K1.

( ) São necessárias 3 entradas digitais para a conexão individual de todos os elementos de entrada de campo.

A sequência correta é
