Foram encontradas 454 questões.
Um Conjunto Complexo de Instruções (CISC) e um Conjunto Reduzido de Instruções (RISC) são arquiteturas distintas de computadores. A arquitetura CISC, quando comparada à arquitetura RISC,
Provas
A figura, a seguir, mostra um circuito lógico com 3 entradas (a, b, c) e 4 saídas (A, B, C, D).
Qual é a entrada (a, b, c) do circuito que resulta na saída (A, B, C, D) = (0, 1, 1, 0)?
Provas
Observe a figura a seguir.

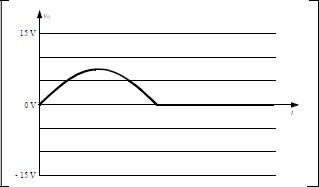

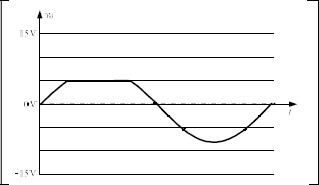

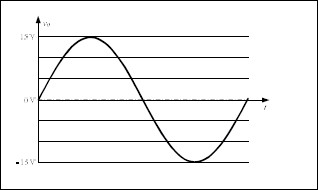

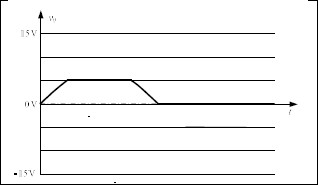

No circuito da figura apresentada, todos os componentes são ideais. Considerando que a fonte V possui tensão de pico de 15V/60Hz, qual será a forma de onda da tensão de saída vo?
Provas
Observe a figura a seguir.
Considerando o amplificador operacional ideal, qual é o valor de Vs (tensão de saída) no circuito?
Provas
Observe a figura a seguir.
No circuito elétrico da figura, todos os componentes são ideais e a fonte fornece uma tensão eficaz de 100 V a 50 Hz. Para as condições apresentadas no circuito mostrado, a corrente elétrica é, aproximadamente,
Dados: !$ pi !$= 3,14
Provas
Observe a figura a seguir.
No circuito da figura, todos os componentes são ideais. Qual é a queda de tensão sobre o resistor R?
Provas
Observe a figura a seguir.
A Norma Brasileira n. 5410 (NBR 5410), no item esquema de aterramento, especifica que o esquema TN possui um ponto de alimentação diretamente aterrado e as massas são ligadas a esse ponto por meio de condutores de proteção. De acordo com essa norma, a variante da forma TN apresentada na figura é chamada de esquema
Provas
Conforme a Norma Brasileira n. 5410 (NBR 5410) no item que trata do uso de dispositivo diferencial-residual de alta sensibilidade, o dispositivo é reconhecido como proteção adicional contra choques elétricos. Para essa situação, a corrente nominal do dispositivo deve ser igual ou inferior a
Provas
Observe os quadros a seguir.
|
Capacidade de Corrente dos condutores |
|
|
Seção nominal do condutor (mm2) |
Capacidade de condução de corrente do condutor (A) |
|
1,5 |
17 |
|
2,5 |
24 |
|
4,0 |
32 |
|
6,0 |
41 |
|
10,0 |
57 |
|
Fatores de agrupamento de circuitos |
|
|
Número de circuitos |
Fator de correção de agrupamento |
|
1 |
1,0 |
|
2 |
0,8 |
|
3 |
0,7 |
|
4 |
0,65 |
|
5 |
0,6 |
As tabelas mostram os dados de um condutor com isolação de PVC, temperatura de operação 70 ºC, maneira de instalar B1 e fatores de correção de agrupamento de circuitos. Dimensione os condutores para o circuito de um forno resistivo pelo critério de capacidade de condução de corrente. O circuito é monofásico, tensão 220 V (fase-neutro) e a potência da carga é 4840 W. Os condutores do circuito estão inseridos em um eletroduto de PVC embutido em alvenaria (maneira de instalar B1). A temperatura ambiente é de 30 ºC e junto a esse circuito monofásico do forno passam condutores isolados de outro circuito. Qual é a seção transversal do condutor do circuito do forno resistivo utilizando-se o critério de capacidade de condução de corrente?
Provas
Uma parte da instalação elétrica do laboratório de circuitos elétricos foi desenergizada para manutenção. Com o intuito de aproveitar a situação e acrescentar aprendizado aos alunos, o técnico procurou a Norma Regulamentadora n. 10 (NR-10) e mostrou o item segurança em instalações elétricas desenergizadas. Conforme essa norma, somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados, obedecida a uma determinada sequência. Considere a sequência aleatória a seguir:
|
1) instalação de aterramento temporário com equipotencialização dos condutores dos circuitos; |
|
2) impedimento de reenergização; |
|
3) seccionamento; |
|
4) instalação da sinalização de impedimento de reenergização; |
|
5) proteção dos elementos energizados existentes na zona controlada; |
|
6) constatação da ausência de tensão. |
A sequência a ser obedecida segundo a NR-10 é dada em:
Provas
