Considere um retificador controlado monofásico em ponte completa que utiliza tiristores. A tensão de entrada é uma senoide com valor eficaz Vrms de 220V e frequência de 60Hz. Os tiristores são disparados com um ângulo de atraso α de 45 graus. O valor da tensão média V_Média na carga é:

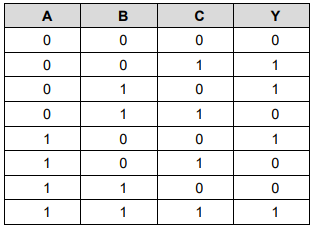

Considere a função lógica Y(A, B, C) representada pela tabela verdade a seguir.

Utilizando um mapa de Karnaugh para simplificar a função lógica Y, a expressão que representa a forma simplificada, é

A geração de energia elétrica no Brasil conta com fontes de geração por hidrelétricas, centrais nucleares, térmicas à carvão, eólica, solar e outras de caráter renovável. Considerando tais características baseadas na composição e contribuição de cada uma dessas fontes de geração de energia elétrica para o total de energia elétrica gerada, estima-se que

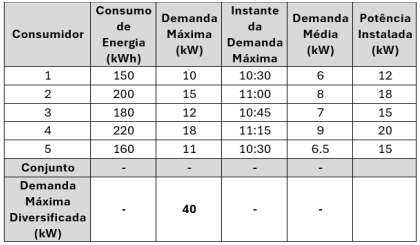

O fator de demanda do agrupamento de consumidores é

O fator de diversidade do agrupamento de consumidores é

A classe de exatidão de um instrumento de medição elétrica define o limite máximo de erro permitido em suas medições, expressando a precisão do instrumento. Este erro é geralmente especificado como uma porcentagem do valor medido ou da faixa de escala (full scale). Assim, um voltímetro classe 0,2 que tem amplitude de escala de 0 a 20V e que está medindo 15V terá como medida real o valor de

Leia o caso a seguir.

Uma indústria atualmente opera com uma potência ativa (P) de 500 kW e uma potência aparente (S) de 625 kVA. Com a expansão planejada, a potência aparente aumentará em 30% e a potência ativa aumentará em 10%. Para atender aos requisitos da concessionária, o fator de potência (FP) deverá ser corrigido para 0,9.

Neste sentido, o tamanho do banco de capacitores, em kVAr, necessário para essa correção, deve ser

Suponha que um capacitor plano com placas paralelas é preenchido com um dielétrico cuja rigidez dielétrica é de 3 kV/mm. A distância mínima necessária entre as placas paralelas para que a tensão de ruptura do capacitor seja de 14,4 V, é de

Em medições de indutâncias, um circuito do tipo ponte é frequentemente utilizado. Ele consiste em um indutor desconhecido conectado em série com uma resistência, balanceada contra um circuito que possui um capacitor conhecido e uma resistência variável. Este tipo de ponte é especialmente útil para medir indutâncias com alta precisão, onde a frequência de operação é um fator importante. Esse circuito é uma ponte de

O motor universal é conhecido por sua capacidade de fornecer alto torque em uma ampla faixa de velocidades e por operar tanto com corrente alternada (CA) quanto com corrente contínua (CC). Em relação ao torque e ao sentido de rotação do motor universal, o
