Em áreas rurais, em uma comparação com áreas urbanas, normalmente a densidade de carga é baixa e as distâncias para a distribuição de energia elétrica são maiores. Nesse contexto, com o objetivo de reduzir as perdas, o padrão de nível de tensão adotado em áreas rurais para distâncias maiores é

Considerando a aproximação de um diodo ideal, a queda de tensão existente em um diodo de silício, polarizado diretamente, é de

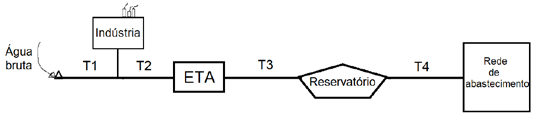

Observe a figura a seguir.

Elaborado pelo(a) autor(a).

A indústria de madeira da imagem acima tem consumo de 1.500 m³/dia e recebe água de abastecimento sem tratamento. A população da cidade abastecida pela rede é de 95.400 habitantes e o seu consumo médio diário é de 200 litros por pessoa. O consumo da ETA é de 3% do volume tratado. Com base na imagem apresentada, a vazão de dimensionamento no trecho T3, supondo que a ETA trabalhe 24 horas por dia, será de:

(Considerar coeficientes (k), se necessário, conforme norma ABNT NBR 9649/86).
