O esquema abaixo representa um mecanismo plano.

Esse mecanismo

O mecanismo de 04 barras da figura abaixo deverá ser utilizado como dispositivo para fixação de peças.

Para tanto, o limite de curso deve ser

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

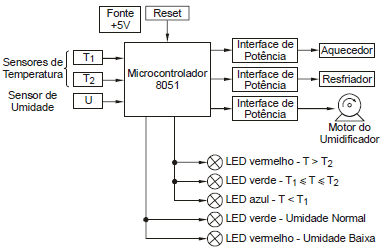

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

Considere o trecho do programa do microcontrolador 8051:

MOV A, #18H

MOV R0,#0CH

ADD A, R0

END

Após a execução desse trecho do programa, o acumulador assume o conteúdo correspondente a

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

O LED que indica que a temperatura está abaixo do valor mínimo (T₁) é azul de alto brilho, cuja especificação é 1,9 V x 20 mA. Para não sobrecarregar o port de saída do microcontrolador, ele será acionado em nível alto, ou seja, tensão do port em 5 V, mas por meio de um transistor de silício NPN, h_FEsat = 50, I_Cmáx = 200 mA, V_CEsat = 0,2 V, conforme o circuito abaixo:

Os valores comerciais dos resistores R_B (Ω) e R_C (Ω) de polarização do transistor que satisfazem as condições de operação do transistor e do LED são, respectivamente,

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

No circuito eletrônico do sensor de umidade, foi necessário criar uma tensão de referência estável de aproximadamente 3 V a partir da tensão da fonte de alimentação, que é de 5 V. Para isso, utilizou-se um resistor em série com o diodo Zener 1N746, cuja especificação é 3,3V@20mA − 400mW. Sabendo que essa tensão de referência será aplicada na entrada de um amplificador operacional cuja impedância de entrada é extremamente elevada, que valor de resistor pode ser usado em série com o diodo Zener?

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

No microcontrolador 8051, a parte baixa da memória RAM é reservada para uso geral e possui 128 bytes, cujos endereços, em hexadecimal, vão de

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

Na análise do consumo de energia do sistema, determinou- se o consumo de corrente de cada parte. No caso do motor do borrifador, ele é monofásico, 127 V, 5 HP, rendimento de 0,95 e fator de potência 0,9. Nesse caso, a sua corrente nominal vale, aproximadamente,

O texto e o diagrama em blocos apresentados em seguida refere-se a questão.

Em um aeroporto, há um local para armazenamento de cargas especiais que necessitam de condições ambientes diferenciadas, como a temperatura controlada na faixa T1 ≤ T ≤ T2 e umidade relativa do ar sempre acima de um nível de referência.

Por isso, deve ser instalado um sistema que controla um aquecedor e um resfriador para serem ativados sempre que a temperatura sair fora da faixa controlada e um umidificador composto de um borrifador de água acionado por um motor para ser ativado sempre que a umidade relativa do ar cair abaixo do valor de referência.

O diagrama em blocos do projeto desse sistema está representado abaixo.

Após a montagem de um protótipo, o sistema foi submetido a algumas análises e testes.

No circuito do sensor de temperatura, pode ser usado como dispositivo sensível ao calor um

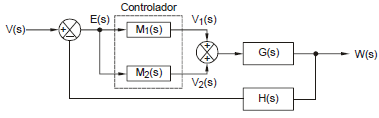

Um sistema de controle de velocidade de um motor DC tem o diagrama em blocos abaixo:

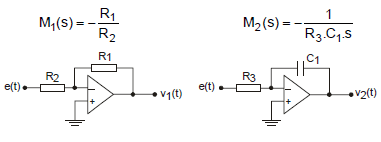

Os circuitos dos blocos M₁(s) e M₂(s) que compõem o controlador do sistema estão representados abaixo acompanhados de suas funções de transferência:

Trata-se de um controlador

Um optoacoplador em um encapsulamento dual in line tem seis terminais, que podem ser descritos como:
