Foram encontradas 566 questões.

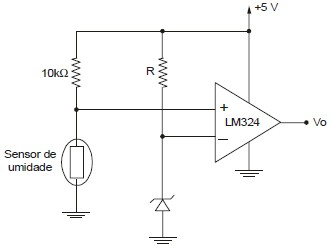

O circuito eletrônico representado abaixo é um sensor de umidade que tem em sua saída um comparador de tensão que utiliza uma tensão de referência de 3,3 V.
Dados:
LM 324 − comparador de tensão
1N 746 − diodo Zener: PD = 400 mW
com VZ = 3,3 V @ 20 mA
Sensor de umidade − resistência entre 200 Ω e 45 kΩ
O valor comercial mais adequado para o resistor R é:
Provas
Provas

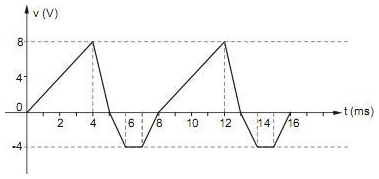

A tensão média vale:
Provas
- Amplificadores em Eletrônica
- Eletrônica Analógica na Engenharia Eletrônica
- Engenharia de Áudio e Telecomunicações
Um amplificador de áudio foi analisado em laboratório, e foram obtidos os resultados seguintes:
Impedância de entrada: 10 kΩ
Impedância de saída: 8 Ω
Sensibilidade de entrada: 50 mVpp (sinal senoidal de 1 kHz, saída sem distorção em carga de 8 Ω)
Tensão máxima de entrada: 160 mVpp (sinal senoidal de 1 kHz, saída sem distorção em carga de 8 Ω)
Tensão máxima de saída: 12,8 Vpp (sem carga) 6,4 Vpp (com carga de 8 Ω)
Dados:
log 2 = 0,30
log 3 = 0,48
log 5 = 0,70
O ganho de tensão com carga, em dB, vale:
Provas
Provas
Provas
Considere:
− Instrução: ADD A,P1 corresponde a: A ← A + P1
− A = C7H (acumulador)
− P1 = 19H (port)
Nessa operação, o carry do nibble inferior é armazenado no flag AC e o carry do oitavo bit (MSB) é armazenado no flag CY.
Após a execução dessa instrução, o conteúdo do acumulador, do port e dos flags valem:
| A | P1 | AC | CY |
Provas
Provas
Provas
Provas
