Considere as afirmações seguintes referentes a dispositivos elétricos para uso em instalações elétricas prediais:

I. A NBR 14136:2002 estabeleceu um novo padrão de tomadas e plugues com terminal de proteção PE ao centro e um rebaixo na tomada para que o plugue encaixe de modo a evitar contato elétrico de uma pessoa com os terminais energizados.

II. Há duas tomadas padrão: a de 20 A possui orifícios de 4,3 mm, enquanto a de 10 A tem orifícios de 5,0 mm.

III. O prazo para que os fabricantes de equipamentos trabalhem apenas com as tomadas no padrão novo é dezembro de 2015.

Está correto o que se afirma APENAS em

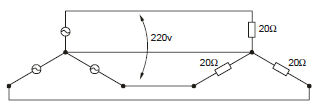

Considere o circuito:

A tensão de fase e a potência total dissipada pela carga valem, respectivamente:

Nas instalações elétricas prediais, a proteção contra choque elétrico causado por contatos diretos é realizada pelo dispositivo denominado

Para o dimensionamento dos condutores de uma instalação elétrica, principalmente nos casos mais críticos como o de uma carga instalada a uma grande distância do quadro de distribuição, além do critério da capacidade de condução de corrente, deve-se considerar também

Uma impedância \( \dot{Z} \, = \, 50 \, \angle \, 45º \, \Omega \) é percorrida por uma corrente \( i \, = \, 10 \, \angle \, 60º A. \)

Nesse caso, a tensão sobre a impedância

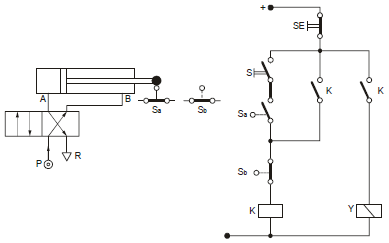

Considere o sistema de comando de uma válvula eletropneumática de 4 vias e 2 estados com acionamento unidirecional fornecido abaixo:

Dados:

SE = chave de emergência NF
S = chave de acionamento NA
Sa = chave de fim de curso NA
Sb = chave de fim de curso NF
K = relé eletromagnético

A expressão lógica que representa o circuito de comando do sistema é dada por:

Um motor monofásico com velocidade síncrona de 3600 RPM gira a plena carga com velocidade de 3456 RPM, isto é, com escorregamento de

Considerando os efeitos de cargas que provocam distorções na rede, como as lâmpadas fluorescentes compactas, os estabilizadores de tensão e as fontes de alimentação de diversos equipamentos eletrônicos, para medir a tensão eficaz correta da rede elétrica deve-se utilizar o

Um transformador com tensão de primário de 110 V e de secundário de 12 V está alimentando um circuito que consome 500 mA.

Nestas condições, a corrente do primário vale, aproximadamente,

Um circuito monofásico de 127 V alimenta dois pontos de luz, cada um com uma lâmpada fluorescente compacta de 20 W e fator de potência 0,5. A corrente total no circuito vale, aproximadamente,
