Analise o circuito abaixo e considere que o transistor utilizado no circuito apresenta \( \Beta \) = 99.

O valor da corrente de coletor é igual a

Dado o circuito abaixo, o tipo de circuito amplificador e a tensão de saída Vs, respectivamente, são:

Calculando o valor máximo de tensão V que é possível ser obtido utilizando-se um galvanômetro funcionando como voltímetro, conforme representado pelo circuito abaixo, obtém-se:

Dados:

Ig = 10 mA

Rs = 1000 \( \Omega \)

Rg = 5000 \( \Omega \)

Considere o componente abaixo.

O potenciômetro de 10 k\( \Omega \), instalado no componente,

O comparador abaixo possui duas entradas de dois bits, AB e CD.

A saída apresenta nível lógico 1 somente quando o número binário AB for maior que CD. A expressão lógica simplificada para o comparador descrito é:

Um circuito digital otimizado para implementar a expressão S = A . B . \( \overline {C} \) + \( \overline {A} \) . D é conseguido interligando as portas lógicas de:

Dados:

Em relação ao CI, é INCORRETO afirmar:

A interface de potência abaixo deve ser utilizada para acionar um motor DC de 12 V/200 mA por meio de uma tensão de entrada V_E = 5 V.

Dados:

O valor nominal do resistor R_B que atende às especificações do projeto é

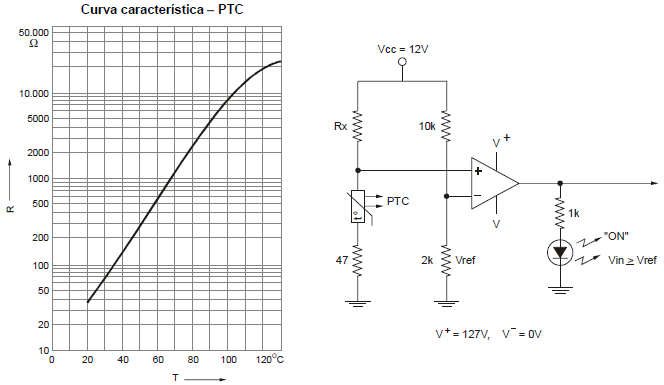

Considere o circuito abaixo, parte de um sistema eletrônico de monitoramento de eventos.

A sua atuação ocorre somente quando a temperatura detectada pelo PTC atingir 45 °C. Para satisfazer essa condição, o valor de Rx deverá ser, aproximadamente:

A figura abaixo representa o espectro de um sinal modulado AM-DSB observado em um analisador.

Para esse sinal, tem-se o índice de modulação aproximadamente igual a
