Considere os objetivos:

I. Prevenir e controlar acidentes no trabalho.

II. Elaborar projetos seguros (safety by design).

III. Reduzir a presença dos riscos.

IV. Elevar a auto-estima dos empregados.

V. Minimizar os impactos sociais.

Tais metas são essenciais para implementar a política de

Em subestações do tipo “Poste”, é necessária a presença de alguns equipamentos para a proteção do transformador. Os equipamentos que propiciam a proteção contra sobrecorrente e sobretensão são, respectivamente,

A energia elétrica que aciona as máquinas ou outros equipamentos de uma instalação industrial é composta, em geral, de duas parcelas: energia ativa e energia reativa. É obrigação do projetista ficar bem atento à relação entre essas duas energias, pois esta relação dará origem ao fator de potência que, quando baixo, trará prejuízos consideráveis.

Sobre o assunto, analise:

I. O consumidor que apresentar um fator de potência médio mensal inferior a 0,92 terá sua conta acrescida de uma importância, a título de multa por baixo fator de potência, a critério de cada concessionária.

II. Um alto fator de potência apresenta, entre outras, as seguintes vantagens: melhoria do nível de tensão, redução das perdas de energia e aumento da capacidade de condução de corrente dos condutores.

III. A correção do fator de potência se faz normalmente por meio do uso de capacitores. Uma das vantagens do capacitor, além do seu baixo custo e da sua fácil instalação é a de não produzir sobretensões no sistema.

IV. São causas de baixo fator de potência, entre outras, motores e transformadores superdimensionados ou trabalhando muito tempo a vazio.

É correto o que consta APENAS em

de AT. Nessa situação, podem ser consideradas causas prováveis:

I. perda de ativos;

II. falha na atuação da proteção;

III. perda de produção;

IV. curto-circuito;

V. falta de monitoramento de grandezas do transformador.

É correto o que consta em

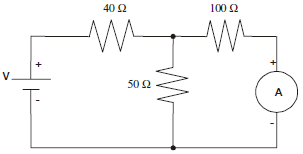

No circuito abaixo representado, o amperímetro A mede, em regime permanente, uma corrente de 250 mA.

O valor da tensão V na fonte de alimentação CC, em volts, é igual a

Os ensaios de curto-circuito e circuito aberto são procedimentos necessários para determinar os parâmetros dos circuitos equivalentes de

A cor roxeada dos grãos de sílica gel, em um transformador, indica que o seu óleo isolante

Todos os cálculos realizados com motores de indução trifásicos envolvem seu escorregamento desde vazio até a plena carga. Por isso, a determinação correta do escorregamento é fator primordial nos testes realizados com motores de indução.

Em relação a esse tema, analise:

I. O processo mais simples é a medida direta da rotação do rotor por meio de um taquímetro mecânico ou elétrico, com a desvantagem de carregar um pequeno erro na ordem de 2%, que é o erro comum desse tipo de instrumento.

II. O escorregamento pode ser medido por meio de um pequeno motor síncrono com o mesmo número de polos do motor de indução. O processo consiste em instalar, na extremidade de cada eixo, um disco de material fenólico, no qual tenham sido convenientemente colocados anéis coletores aos quais se liga um pequeno contator. Os anéis coletores são ligados a uma fonte de tensão em série com um contador elétrico de pulsos. Cada vez que o motor de indução escorrega uma rotação, os contatores fecham o circuito e o contador registra mais um pulso. O número de pulsos registrado em um minuto é a velocidade do escorregamento em rpm.

III. O processo do estroboscópio necessita de um disco com setores brancos e pretos, sendo 3 brancos e 3 pretos, fazendo com que os setores se alternem a cada 10 segundos. Tem a vantagem de ser usado para qualquer motor, independentemente do seu número de polos.

IV. O método do estroboscópio tem a vantagem de não acarretar qualquer tipo de carregamento, sendo, portanto, o mais aconselhado para motores de pequena potência.

É correto o que consta APENAS em

A expressão booleana INCORRETA é:

Corresponde ao único bloco que NÃO executa a lógica Y = A \( \oplus \) B:
