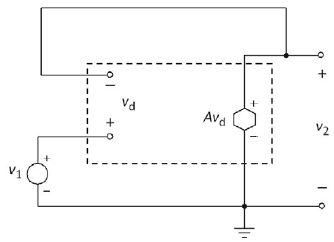

Um seguidor de tensão (buffer) é implementado com um amplificador operacional (ampop) de ganho de malha aberta A e impedância de entrada infinita, conforme esquema mostrado na figura acima.

Observa-se que, nesse circuito, a malha é fechada por meio de um curto-circuito entre a saída !$ v_2 !$ e a entrada inversora (–) do amp op. A partir dessas informações, julgue o item que se seguem.

Utilizando-se o mesmo amp op, mas mudando a configuração de buffer para amplificador não inversor (R₁ é a resistência conectada à porta inversora, e R₂ é a resistência da malha de realimentação), então o ganho G do amplificador não inversor, em função do ganho de malha aberta A do amp op, será dado por !$ G \, = \, \dfrac {1} {\begin {pmatrix} \dfrac {1} {A} \, + \, \dfrac {R_1} {R_1 \, + \, R_2} \end {pmatrix}}. !$

Um seguidor de tensão (buffer) é implementado com um amplificador operacional (ampop) de ganho de malha aberta A e impedância de entrada infinita, conforme esquema mostrado na figura acima.

Observa-se que, nesse circuito, a malha é fechada por meio de um curto-circuito entre a saída !$ v_2 !$ e a entrada inversora (–) do amp op. A partir dessas informações, julgue o item que se seguem.

Definindo Sensibilidade (S) como a razão da mudança percentual produzida no ganho G do buffer pela mudança percentual no ganho de malha aberta A do amp op, tem-se que esse valor é dado por !$ S \, = \, \dfrac {1} {1 \, - \, A}. !$

Um seguidor de tensão (buffer) é implementado com um amplificador operacional (ampop) de ganho de malha aberta A e impedância de entrada infinita, conforme esquema mostrado na figura acima.

Observa-se que, nesse circuito, a malha é fechada por meio de um curto-circuito entre a saída !$ v_2 !$ e a entrada inversora (–) do amp op. A partir dessas informações, julgue o item que se seguem.

O ganho do buffer (ganho de malha fechada G) relaciona-se com o ganho de malha aberta A do amp op de acordo com a expressão !$ G \, = \, \dfrac {A} {1 \, + \, A}. !$

Sinais eletrônicos constituem um meio eficiente para a disseminação de informação. Experiências em análise e processamento de sinais, conduzidas nos domínios complementares do tempo e da frequência, são relevantes em metrologia e qualidade.

Com base nos diferentes aspectos envolvendo sinais eletrônicos, julgue o item a seguir.

Considere a seguinte situação hipotética.

Um feixe óptico, modulado em fase, é guiado por uma fibra óptica e convertido em sinal de corrente por um fotodetector de lei quadrática acoplado a um osciloscópio. Observa-se que o sinal é uma senoide de amplitude V_p e frequência iguala 40 MHz, superposta a um sinal de nível CC, podendo ser representado pela expressão s(t) = A + V_pcos[2!$ \pi !$ × 40 × 10⁶t + !$ \Psi !$(t) + !$ \Phi !$(t)], onde !$ \Psi !$(t) é a fase que contém a informação, e !$ \Phi !$(t) é uma fase arbitrária sem interesse. Para se extrair (demodular) a informação contida na fase !$ \Psi !$(t), com conteúdo espectral compreendido entre 3 MHz e 5 MHz e amplitude muito inferior à unidade, emprega-se um esquema PLL (phase locked loop), conforme indicado na figura abaixo.

Nessa situação, para demodulação de !$ \Psi !$(t), as especificações do PLL podem ser: frequência do oscilador controlado por voltagem (OCV) igual a 40 MHz; frequência de corte do filtro passa-baixa (FPB) da malha de realimentação igual a 1 kHz; banda passante do filtro passa-faixa (FPF) compreendida entre 1 MHz e 80 MHz.

Sinais eletrônicos constituem um meio eficiente para a disseminação de informação. Experiências em análise e processamento de sinais, conduzidas nos domínios complementares do tempo e da frequência, são relevantes em metrologia e qualidade.

Com base nos diferentes aspectos envolvendo sinais eletrônicos, julgue o item a seguir.

Considere que um sinal de baixa amplitude seja observado em um osciloscópio digital de alta sensibilidade e que o processamento do sinal seja comprometido pelo baixo valor da relação sinal-ruído (RSR), que é de aproximadamente 5 dB. No caso de ruído predominantemente branco, um procedimento eficiente para maximização da RSR seriatomar a média (averaging) do sinal para um número suficientemente alto de aquisições.

Sinais eletrônicos constituem um meio eficiente para a disseminação de informação. Experiências em análise e processamento de sinais, conduzidas nos domínios complementares do tempo e da frequência, são relevantes em metrologia e qualidade.

Com base nos diferentes aspectos envolvendo sinais eletrônicos, julgue o item a seguir.

Considere a seguinte situação hipotética.

A saída de um canal de transmissão é acoplada a um analisador de espectros para análise de dois sinais. O espectro do primeiro sinal recebido caracteriza-se por ser contínuo e largo, estendendo-se de 0 a centenas de megahertz, sendo finalmente mascarado por ruído, e o espectro do segundo sinal recebido é discreto e possui faixas em 0 e em frequências múltiplas de f₀.

Nessa situação, é correto afirmar que o primeiro sinal é um pulso curto e o segundo sinal é periódico (período T₀ = 1/f₀) com valor médio nulo.

Com relação à manipulação de dados experimentais, julgue o item que se seguem.

Considerando que um experimento foi elaborado para determinação do parâmetro f (unidade arbitrária [u.a.]), definido como f = (A × B)/(C × D), onde A, B, C e D são dados independentes (não correlacionados) e que as medições revelaram A = 14,99 !$ \pm !$ 0,01, B = 3,56 !$ \pm !$ 0,09, C = 10,1 !$ \pm !$ 0,5 e D = 1,000 !$ \pm !$ 0,006, resultando em f = 5,28 !$ \pm !$ 0,02 [u.a], é correto afirmar que o erro limite no cálculo de f será determinado pelo dado C.

Com relação à manipulação de dados experimentais, julgue o item que se seguem.

Considerando que uma grandeza X (unidade arbitrária [u.a.]) seja determinada como o produto dos valores médios de duas medições (A e B), ou seja, X = A × B, é correto afirmar que se A = 3,57 e B = 2,3, o valor correto de X, em termos de algarismos significativos, será de X = 8,211 [u.a.].

Com relação à manipulação de dados experimentais, julgue o item que se seguem.

Considerando que os valores de resistência de dois resistores R_AB e R_BC sejam medidos de forma independente, utilizando-se técnicas e instrumentos distintos, resultando em R_AB = 1,25 !$ \pm !$ 0,06 k!$ \Omega !$ e R_BC = 4,87 !$ \pm !$ 0,08 k!$ \Omega !$, a resistência equivalente da associação série entre os dois resistores será R_S = 6,12 !$ \pm !$ 0,10 k!$ \Omega !$.

Após fechamento da chave no circuito acima, que ocorre no instante t = 0, a aplicação da transformada de Laplace ao circuito resulta nas seguintes correntes de malha:

!$ I_1(s) \, = \, 6,67 \dfrac {s \, + \, 250} {s(s \, + \, 166,7)} !$ e !$ I_2(s) \, = \, 6,67 \dfrac {1} {s \, + \, 166,7}. !$

A respeito dessas informações, julgue o seguinte item.

Transcorrido um período dez vezes superior à constante de tempo do circuito, a potência suprida pela fonte de corrente será aproximadamente nula.
