Duas cargas monofásicas, I e II, ligadas em paralelo a uma rede elétrica em CA, operam com tensão eficaz de 200 V. A carga I absorve 2 kW de potência ativa, mas, por ser de natureza capacitiva, gera 1 kvar de potência reativa. A carga II é indutiva e demanda 4 kVA, funcionando com fator de potência igual a 0,8.

Com relação a essa situação, julgue o item que se seguem.

O fator de potência resultante dessas duas cargas contectadas em paralelo é de natureza capacitiva.

Duas cargas monofásicas, I e II, ligadas em paralelo a uma rede elétrica em CA, operam com tensão eficaz de 200 V. A carga I absorve 2 kW de potência ativa, mas, por ser de natureza capacitiva, gera 1 kvar de potência reativa. A carga II é indutiva e demanda 4 kVA, funcionando com fator de potência igual a 0,8.

Com relação a essa situação, julgue o item que se seguem.

A potência ativa absorvida pelas duas cargas é igual a 5,2 kW.

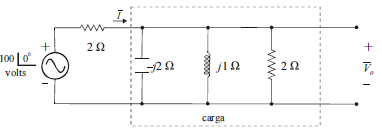

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

Caso ocorresse um curto-circuito nos terminais do indutor, então, em regime permanente, a fonte estaria gerando 5 kW de potência ativa.

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

Caso os elementos RLC da carga estivessem ligados em série, o gerador estaria absorvendo potência reativa gerada pela carga.

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

A potência complexa fornecida pela fonte de tensão é também denominada potência aparente.

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

O fator de potência da carga é predominantemente capacitivo.

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

A potência ativa consumida pela carga RLC, na região tracejada na figura, é inferior a 1.250 W.

O circuito elétrico mostrado na figura acima opera em regime permanente senoidal a uma determinada frequência industrial.

O módulo da fonte de tensão está em valor eficaz, e a carga é representada pela ligação em paralelo dos elementos RLC, conforme explicitado por meio da região interna às linhas tracejadas na figura.

Considerando essas informações, julgue o item subsequente.

A corrente !$ \overline {I} !$ e a tensão !$ \overline {V}_0 !$ não estão em fase.

Considerando que as grandezas senoidais i(t) e v(t) sejam caracterizadas por amplitude e fase constantes e por frequências iguais a !$ \omega_i !$ e !$ \omega_v, !$ respectivamente, julgue o item seguinte.

Se i(t) for uma corrente e v(t), um sinal de tensão, então o valor médio do produto dessas duas grandezas, para !$ \omega_i \, = \, \omega_v, !$ será sempre diferente de zero.

Considerando que as grandezas senoidais i(t) e v(t) sejam caracterizadas por amplitude e fase constantes e por frequências iguais a !$ \omega_i !$ e !$ \omega_v, !$ respectivamente, julgue o item seguinte.

Se !$ \omega_i !$ for diferente de !$ \omega_v, !$ então essas grandezas não podem ser somadas fasorialmente.
