A medição de grandezas é de fundamental importância para o correto funcionamento de plantas industriais automatizadas. A figura representa um tipo de medidor associado a qual tipo de medição?

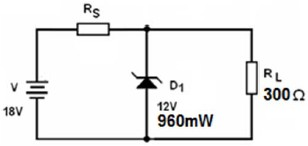

Circuitos com diodo Zener são comumente aplicados a circuitos reguladores de tensão e geradores de referência mantendo uma tensão fixa. Na imagem, a tensão é fixa sobre a carga.

É correto afirmar que o valor de RS para que o diodo Zener não se danifique e funcione corretamente é:

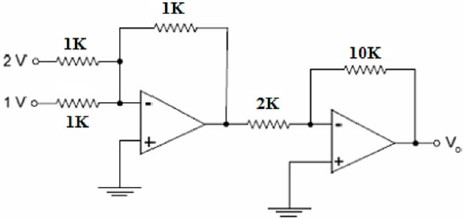

O amplificador operacional tem como uma das principais características elétricas o controle do ganho de tensão (AV). No circuito da figura, supondo que todos os amplificadores operacionais são ideais, a tensão de saída V_o, em volts, é:

Prefixos são comumente utilizados em múltiplos e submúltiplos das unidades.

10²⁴, 10¹⁸, 10¹², 100⁹, 10⁻⁰⁹

Sobre as bases representadas anteriormente, assinale a alternativa correta.

Sabendo-se que na escala de tensão contínua o voltímetro representado na figura possui impedância de 1000 !$ \Omega !$, o valor de tensão medido nos pontos A e B é:

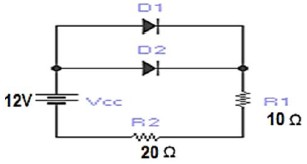

O diodo possui muitas aplicações em circuitos eletrônicos, sejam em conversores CA-CC, como circuitos de proteção e referência de tensão. Sabendo-se que D1 é de germânio e D2 é de silício, o valor da corrente total é

Considerando os termos, relacione adequadamente as colunas.

1. Precisão.

2. Resolução.

3. Incerteza.

4. Exatidão.

( ) Menor variação da grandeza; medida que causa uma variação perceptível na indicação correspondente.

( ) Caracteriza resultados que possuem erros estatísticos pequenos, com pequenas dispersões em torno do valor médio verdadeiro.

( ) Grau de concordância entre o resultado de uma medição e um valor verdadeiro do mensurando.

( ) Dispersão dos valores atribuídos a um mensurando.

A sequência está correta em

O paquímetro é um instrumento usado para medir as dimensões lineares internas, externas e de profundidade de uma peça. O instrumento usado para medir dentes de engrenagens denomina-se paquímetro

“Algarismos significativos são todos aqueles que possuem um significado físico e fornecem a informação real do valor de uma grandeza. Sobre as regras de arredondamento, é correto afirmar que quando o algarismo seguinte ao último algarismo a ser conservado for , o último algarismo a ser conservado .”

Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Os resistores podem ser associados de diversos modos. Basicamente, existem dois modos distintos de associá-los: em série e paralelo. Qual o valor da resistência equivalente do paralelo de quatro resistores iguais de valor “R”?
