O protocolo de comunicação Foundation Fieldbus, empregado em redes industriais, define uma rede H1 específica para a interconexão de dispositivos, como controladores, sensores e atuadores. Sobre essa rede, considere as afirmativas a seguir.

I - A transferência de dados emprega codifi cação Manchester, com uma taxa de transmissão de 31,25 kbps.

II - Os dispositivos pertencentes à rede são conectados a dois cabos: um para a transmissão de dados e outro para a alimentação.

III - O protocolo permite que um dispositivo seja conectado ou desconectado de uma rede H1 sem interromper o funcionamento da rede inteira.

Está correto APENAS o que se afirma em

A tabela abaixo apresenta os valores das tensões produzidas por um termopar tipo T para diferentes temperaturas, dadas em graus Celsius, onde a temperatura da junção de referência é de 0ºC.

Esse termopar será empregado como sensor de temperatura em um sistema de controle, cujo objetivo é regular a temperatura de um tanque. Na montagem do sensor, a junção fria do termopar estará submetida a uma temperatura controlada de 20ºC.

Assim, quando a temperatura do tanque, medida pela junção quente do termopar, alcançar 86ºC, a tensão total, em milivolts, entregue pelo termopar será

Entre os diversos transdutores empregados para medir temperatura estão os transdutores resistivos, que se baseiam no fato de que a resistência elétrica dos condutores varia com a temperatura. Os principais transdutores de temperatura baseados nesse princípio são os RTD (Resistance Temperature Detectors) e os termistores. Sobre esses transdutores, verifica-se que

O pseudocódigo de uma função encarregada de calcular a média das N medidas de temperatura de uma caldeira industrial, registradas no vetor temp, é apresentado a seguir.

Entretanto, verificou-se que a função acima não funcionou corretamente.

Dessa forma, o pseudocódigo que soluciona o problema, substituindo as linhas de 3 a 7 na função acima é

Placas de orifício são elementos deprimogênios empregados na medição de vazão de líquidos ou gases em tubulações. Nas placas de orifício,

Sistemas operacionais multitarefa possuem mecanismos que permitem a troca de dados entre diferentes processos em execução. Genericamente, esses mecanismos são conhecidos por comunicação entre processos. O sistema operacional Windows, por exemplo, suporta uma variedade desses mecanismos. Qual mecanismo NÃO é um dos métodos de comunicação entre processos oferecidos pelo sistema Windows?

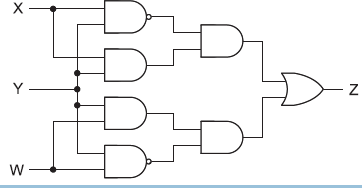

A saída Z do circuito digital combinacional acima é igual a

Em algumas arquiteturas de redes industriais emprega-se uma topologia onde todos os dispositivos estão conectados ao mesmo meio de comunicação. Nesse meio, o tráfego de informações é bidirecional e cada dispositivo pode interceptar todas as informações sendo transmitidas. Essa topologia de rede é denominada

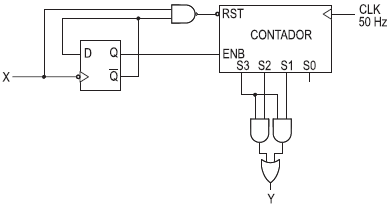

Na figura abaixo, é apresentado um circuito digital empregado na monitoração de velocidade de bicicletas em um velódromo. Nesse circuito, o flip-flop inicia a sua operação com Q = 0. O contador de quatro bits apresenta um reset (RST) assíncrono e uma entrada para habilitar a contagem (ENB), a qual inicia em 0000 e vai até 1111, permanecendo nesse último estado até que um sinal de reset lhe seja aplicado.

O sinal digital X é produzido por um sensor posicionado na pista do velódromo. Quando uma bicicleta passa pelo sensor, o sinal X apresenta dois pulsos de nível lógico alto nos instantes em que cada roda toca o sensor, conforme mostra o gráfico a seguir.

Ao passar pelo sensor, uma bicicleta com 1,2 m de distância entre as rodas produziu Y = 1 no circuito acima. Com base nos dados e nos gráficos apresentados, e considerando que o valor máximo possível da velocidade da bicicleta é representado por V_b, o valor de V_b, em m/s, é

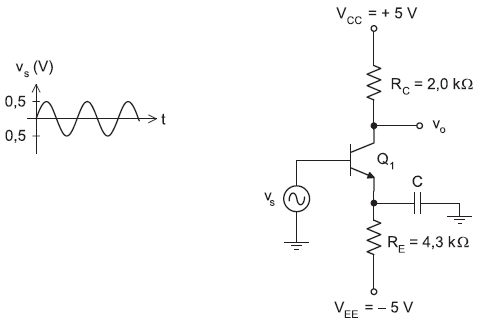

Na figura abaixo é apresentado o circuito de um amplificador em emissor comum, onde é mostrada a forma de onda do sinal de entrada v_s e o capacitor de acoplamento C é grande o suficiente para apresentar uma impedância desprezível na frequência do sinal de entrada.

Considerando que o transistor Q₁ apresenta uma tensão V_BE = 0,7 V, um parâmetro \( \beta \) muito elevado e uma tensão V_CE de saturação desprezível, a forma de onda que melhor representa a tensão na saída vo do amplificador é
