Com 1,0m de fio cilíndrico de níquel-cromo com 1,0mm de diâmetro, foi fabricado um aquecedor elétrico e obteve-se uma resistência elétrica R₁. Utilizando 1,0m de outro fio cilíndrico de níquel-cromo com 0,5mm de diâmetro, obteve-se dessa vez a resistência elétrica R₂. Neste caso, qual a relação R₂/R₁?

A relação entre voltagem e corrente reais em um circuito de uma malha contendo resistores, capacitores e indutores é em geral uma equação integro-diferencial de primeira ordem ou uma equação diferencial ordinária de segunda ordem. Para simplificar a resolução deste tipo de equações, que aparecem frequentemente em circuitos de corrente alternada, utiliza-se formalismo de:

Para definir o campo elétrico !$ \vec E !$, consideramos a força !$ \vec F = q \vec E !$ que atua sobre uma carga de prova puntiforme q colocada num campo elétrico. Para o campo magnético !$ (\vec B) !$ assinale a alternativa correta:

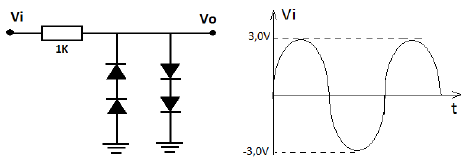

Qual a forma de onda correta do sinal de saída (Vo), do circuito, em função do sinal de entrada (Vi), apresentados abaixo? Obs. Tensão de condução dos diodos = 0,7V.

Qual das alternativas abaixo corresponde à definição de exatidão:

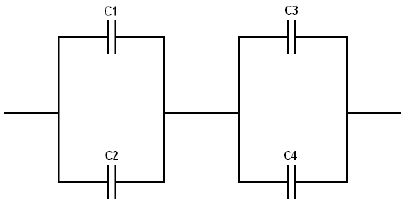

Uma tensão de 100,0 V é aplicada à combinação de quatro capacitores ilustrada abaixo. Sendo: C1 = 0,8 µF, C2 = 0,2 µF, C3 = 0,3 µF e C4 = 0,7 µF. Qual é a carga no capacitor C4?

Dos sensores listados abaixo assinale qual o único que não necessita de excitação.

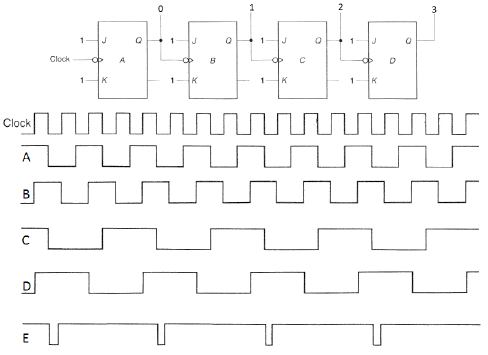

Assinale a alternativa que apresenta corretamente a forma de onda da saída 1, do contador assíncrono representado abaixo, em função da forma de onda de entrada (clock).

Qual das alternativas abaixo corresponde à definição de precisão:

Um termômetro é mergulhado em um recipiente com gelo (0ºC) e alcança rapidamente a temperatura ambiente (25ºC). Os seguintes dados são obtidos:

A constante de tempo deste termômetro é:
