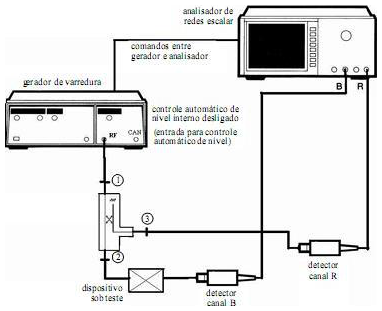

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

O acoplador direcional mostrado na montagem é necessário para se corrigir os níveis de potência entre o gerador de varredura e o analisador de redes.

A figura acima ilustra uma montagem para a medida de um dispositivo linear passivo, em que são utilizados, entre outros componentes, um gerador de varredura e um analisador de redes escalar. Considerando essa figura, julgue os itens a seguir.

Para se medir corretamente a perda de retorno do dispositivo sob teste (DUT), deve-se realizar o seguinte procedimento: conectar diretamente o detector canal B na porta ➁ do acoplador direcional e calibrar o analisador de redes no nível de referência 0 dB; inserir o DUT na posição mostrada na figura; a medida verificada no analisador após essa conexão representa a perda de retorno do DUT.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Circuitos de micro-ondas de duas portas sem perdas podem ser avaliados por medidas de reflectometria.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O conhecimento dos parâmetros S₁₁ e S₂₂ especificam completamente o quadripolo, se este for linear, passivo e sem perdas.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Caso o valor medido de S₁₁, em módulo, seja igual a 0,1, a perda de retorno na porta 1 será de 10 dB, considerando que tenham sido satisfeitas as condições normais para obtenção desse parâmetro.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

Caso o valor medido de S₂₁, em módulo, seja igual a 0,5, a perda de inserção, no quadripolo apresentado, será de 3 dB, desde que sejam satisfeitas as condições normais para obtenção desse parâmetro.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O parâmetro S₁₂ corresponde ao coeficiente de transmissão entre a porta 1 e a porta 2 com a porta 1 casada.

A figura acima ilustra, em termos de suas portas de entrada e saída, um quadripolo linear passivo. Com referência a essa figura e à correspondente matriz espalhamento S do quadripolo, julgue os itens seguintes.

O parâmetro S₁₁ corresponde ao coeficiente de reflexão na porta 1 com a porta 2 em curto-circuito.

QPSK e 8-PSK são as técnicas de modulação digital mais utilizadas pelos sistemas de transmissão via satélite, cujos desempenhos da taxa de erro de bit (BER – bit error rate), em um canal AWGN, estão mostrados na figura acima, como função de E_b/N₀. Considere que um sistema via satélite tenha sido projetado para propiciar na saída do demodulador uma BER de 10^–2 , que pode ser melhorada pelo uso de decodificadores de canal. Esse sistema utiliza filtragem do tipo cosseno levantado com fator de decaimento (roll-off factor) de 0,25 e largura de banda ocupada pelo sinal transmitido de 10 MHz. Assumindo que o canal via satélite seja do tipo AWGN e tendo como base as curvas de desempenho mostradas acima, julgue os itens subsequentes, relativos ao sistema de transmissão descrito, tomando 1,1, 2 e 3 como valores aproximados, respectivamente, para 10 log₁₀ 1,25, 10 log₁₀ 1,6 e 10 log₁₀ 2.

Sem o uso de qualquer codificação de canal, para diminuir a BER de 10^–2 para 10^–3 na saída do demodulador QPSK, seria preciso aumentar a razão sinal-ruído C/N na entrada desse demodulador em mais de 2 dB.

QPSK e 8-PSK são as técnicas de modulação digital mais utilizadas pelos sistemas de transmissão via satélite, cujos desempenhos da taxa de erro de bit (BER – bit error rate), em um canal AWGN, estão mostrados na figura acima, como função de E_b/N₀. Considere que um sistema via satélite tenha sido projetado para propiciar na saída do demodulador uma BER de 10^–2 , que pode ser melhorada pelo uso de decodificadores de canal. Esse sistema utiliza filtragem do tipo cosseno levantado com fator de decaimento (roll-off factor) de 0,25 e largura de banda ocupada pelo sinal transmitido de 10 MHz. Assumindo que o canal via satélite seja do tipo AWGN e tendo como base as curvas de desempenho mostradas acima, julgue os itens subsequentes, relativos ao sistema de transmissão descrito, tomando 1,1, 2 e 3 como valores aproximados, respectivamente, para 10 log₁₀ 1,25, 10 log₁₀ 1,6 e 10 log₁₀ 2.

Caso a modulação utilizada seja a 8-PSK, a taxa de bits bruta suportada pelo sistema pode ser 3/2 vezes maior que a taxa de bits bruta que seria suportada com a modulação QPSK, contudo o sinal 8-PSK pode exigir, na entrada do demodulador, uma potência média maior que 2 vezes a potência média requerida para o sinal QPSK.
