QPSK e 8-PSK são as técnicas de modulação digital mais utilizadas pelos sistemas de transmissão via satélite, cujos desempenhos da taxa de erro de bit (BER – bit error rate), em um canal AWGN, estão mostrados na figura acima, como função de E_b/N₀. Considere que um sistema via satélite tenha sido projetado para propiciar na saída do demodulador uma BER de 10^–2 , que pode ser melhorada pelo uso de decodificadores de canal. Esse sistema utiliza filtragem do tipo cosseno levantado com fator de decaimento (roll-off factor) de 0,25 e largura de banda ocupada pelo sinal transmitido de 10 MHz. Assumindo que o canal via satélite seja do tipo AWGN e tendo como base as curvas de desempenho mostradas acima, julgue os itens subsequentes, relativos ao sistema de transmissão descrito, tomando 1,1, 2 e 3 como valores aproximados, respectivamente, para 10 log₁₀ 1,25, 10 log₁₀ 1,6 e 10 log₁₀ 2.

Caso o sistema implemente a técnica QPSK, a razão sinal- ruído — C/N — requerida na entrada do referido demodulador poderia ser menor que 5 dB.

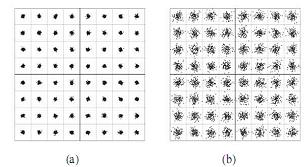

Considere que a figura a seguir mostre os diagramas de constelação de dois sinais 64-QAM deteriorados. Os valores da MER e da EVM para o sinal (a) são maiores que os respectivos valores para o sinal (b).

Considere que a figura a seguir mostre os diagramas de constelação de três sinais 16-QAM deteriorados por ruído ou degradações de RF. Nesse caso, é possível que no diagrama indicado por (a) haja predomínio de ruído aditivo; em (b), de degradação do nível devido a ruído de fase; e em (c), de degradação devido a erro de quadratura (ou de fase) I-Q.

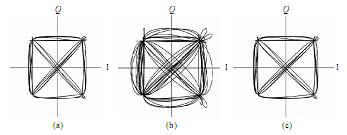

É correto afirmar que, na figura a seguir, mostram-se os diagramas IQ de três sinais QPSK deteriorados por ruído AWGN. Entre os três sinais apresentados, a intensidade do ruído é maior no sinal representado pelo diagrama (a) e menor no sinal representado por (c) .

Julgue os itens subsequentes, relativos à composição desse transmissor e aos sinais que ele pode gerar.

Sinais QPSK e OQPSK gerados por sistemas que implementam o diagrama de blocos mostrado não podem ser demodulados por detector não-coerente.

Julgue os itens subsequentes, relativos à composição desse transmissor e aos sinais que ele pode gerar.

No sistema acima, é correto que, na saída do modulador em quadratura, a portadora modulada esteja em frequência intermediária e, assim sendo, é necessário que o sistema implemente um conversor de frequência, que pode ser realizado pelo bloco 4, cuja função é aumentar a frequência da portadora de RF (radiofrequência) para o valor especificado de acordo com o canal de transmissão que será utilizado.

Julgue os itens subsequentes, relativos à composição desse transmissor e aos sinais que ele pode gerar.

Para gerar um sinal OQPSK, é necessário que o sistema acima implemente, no bloco 2 ou no bloco 3, um transformador de Hilbert, isto é, um dispositivo capaz de defasar de / 2 radianos todos os componentes espectrais do sinal por ele processado.

Julgue os itens subsequentes, relativos à composição desse transmissor e aos sinais que ele pode gerar.

É correto o uso de filtros passa-baixos nos blocos 1 e 2 de forma a permitir a redução da largura espectral do sinal modulado resultante e, consequentemente, o aumento da eficiência espectral do sistema de transmissão.

A perda de retorno no adaptador está muito alta e, portanto, antenas com perda de retorno de 20 dB apresentarão na porta de medida valores maiores que 20 dB.

A função do filtro notch, na situação mencionada, é suprimir a distorção AM do sinal FM.
