Válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo em uma tubulação. Para controlar a quantidade de líquido que flui em um trecho de tubulação, podem ser usadas

Existe uma variedade muito grande de materiais empregados na fabricação de tubos para instalações industriais. Cada tipo de material tem características próprias que o tornam mais adequado a determinado tipo de aplicação. Entre os materiais não-metálicos, os tubos de plástico têm tido crescente utilização principalmente em substituição aos tubos de aços inoxidáveis, devido ao pouco peso, à facilidade de fabricação e manuseio e a outras vantagens. Nas situações indicadas abaixo, assinale aquela em que a utilização de tubulações de plástico seria viável.

Sistemas de compressão podem ser formados pela instalação de compressores centrífugos em série ou em paralelo. Acerca desse assunto, assinale a opção correta.

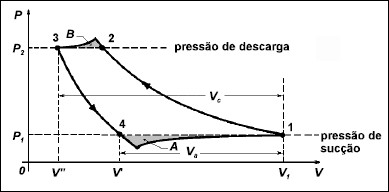

A compressão de gases é largamente utilizada em máquinas e instalações industriais. Os compressores são máquinas destinadas a aumentar a energia utilizável dos fluidos elásticos por meio do aumento da pressão. Utilizando-se instrumentação adequada, é possível estabelecer o traçado do ciclo real efetuado por um compressor alternativo, como o mostrado na figura acima, que difere do ciclo ideal correspondente. Com relação a esse assunto, assinale a opção incorreta.

As bombas podem ser classificadas, com base na forma como a energia é cedida ao fluido, como dinâmicas (turbobombas) ou como volumétricas (deslocamento positivo). Assinale a opção que apresenta informações corretas correspondentes às bombas do tipo volumétricas.

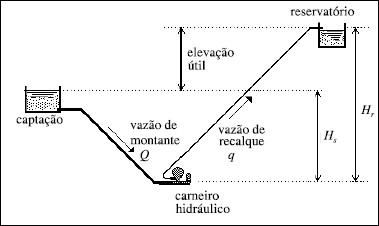

Bombas são máquinas hidráulicas que fornecem energia a um líquido com a finalidade de transportá-lo de um ponto a outro. A figura acima mostra esquematicamente uma instalação de carneiro hidráulico, também chamado bomba de aríete hidráulico. O carneiro hidráulico é uma máquina hidráulica caracterizada por

Todos os motores de combustão interna são máquinas geradoras de calor e, por essa razão, é necessário um sistema de arrefecimento para controlar a retirada do calor gerado, impedindo que o motor superaqueça. Nesse sistema, a válvula termostática tem como função

Os motores de combustão interna são compostos de, no mínimo, um cilindro, com um êmbolo móvel (pistão) e diversas outras peças móveis e fixas, tendo cada uma funções específicas no funcionamento da máquina. Acerca dessas funções, julgue os itens seguintes.

I A árvore de manivelas, o virabrequim, tem a função de comandar a abertura e o fechamento das válvulas nos momentos adequados.

II A biela consiste em uma haste, com dois furos nos extremos, que conecta o pistão à árvore de manivelas.

III O eixo de comando das válvulas é o responsável por converter o movimento alternativo do pistão em movimento de rotação.

IV O cabeçote é a parte do motor que cobre o bloco. Na superfície inferior do cabeçote, existem cavidades que formam, juntamente com o topo dos pistões, as câmaras de combustão. No cabeçote são montadas velas de ignição, para o caso de motores do tipo Otto, e bicos injetores de combustível, para o caso de motores do tipo Diesel.

V Os anéis de segmento são fixados em ranhuras feitas na superfície cilíndrica dos pistões. Esses anéis têm a função de impedir a passagem, pela folga entre o pistão e o cilindro, dos gases comprimidos para o cárter e de como selar a passagem de óleo do cárter para a câmara de combustão.

Estão certos apenas os itens

Os motores de combustão interna do tipo Otto e Diesel, inventados no final do século XIX, são máquinas térmicas em que a energia química dos combustíveis é transformada em trabalho mecânico. Em comparação aos motores do ciclo Otto, os motores do ciclo Diesel caracterizam-se por

I aspirar e comprimir apenas ar.

II apresentar taxas de compressão menores.

III requerer a utilização de combustível com maior poder antidetonante, ou seja, combustíveis de alta octanagem.

IV ter um sistema de injeção que dosa, distribui e pulveriza o combustível, nos cilindros, que se inflama ao entrar em contato com o ar fortemente aquecido pela compressão.

Estão certos apenas os itens
