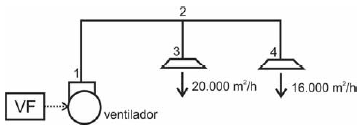

A figura acima ilustra o diagrama unifilar de uma rede de dutos simples. Os dutos têm secção transversal retangular e estão instalados em um espaço acima do forro do ambiente, onde a altura disponível para o duto nesse local é de 0,5 m. Um variador de frequência (VF) controla a alimentação elétrica do ventilador, permitindo ajustar sua rotação. Considerando essa situação, na qual o ventilador opera a 1.500 rpm, e os conceitos relativos a projeto e dimensionamento de dutos de sistemas de ar condicionado, julgue o item seguinte.


Se a vazão de ar deve ser aumentada para 72.000 m³ /h, então o variador de frequência (VF) deverá ser ajustado para que o ventilador opere na rotação de 3.000 rpm.

A figura acima ilustra o diagrama unifilar de uma rede de dutos simples. Os dutos têm secção transversal retangular e estão instalados em um espaço acima do forro do ambiente, onde a altura disponível para o duto nesse local é de 0,5 m. Um variador de frequência (VF) controla a alimentação elétrica do ventilador, permitindo ajustar sua rotação. Considerando essa situação, na qual o ventilador opera a 1.500 rpm, e os conceitos relativos a projeto e dimensionamento de dutos de sistemas de ar condicionado, julgue o item seguinte.


Em relação aos métodos de dimensionamento de dutos de distribuição de ar em sistemas de ar condicionado, o método das iguais perdas de carga ou método da fricção constante, baseia-se na adoção de valores práticos de perda de carga recomendados. Valores em Pa/m reduzidos favorecem menores custos de energia, enquanto valores elevados reduzem as dimensões dos dutos. Ramais curtos e próximos ao ventilador podem ser dimensionados com menores valores de Pa/m, reduzindo assim a necessidade de restringir excessivamente os dispositivos de balanceamento e regulagem.

A figura acima ilustra o diagrama unifilar de uma rede de dutos simples. Os dutos têm secção transversal retangular e estão instalados em um espaço acima do forro do ambiente, onde a altura disponível para o duto nesse local é de 0,5 m. Um variador de frequência (VF) controla a alimentação elétrica do ventilador, permitindo ajustar sua rotação. Considerando essa situação, na qual o ventilador opera a 1.500 rpm, e os conceitos relativos a projeto e dimensionamento de dutos de sistemas de ar condicionado, julgue o item seguinte.


Se o método da velocidade for adotado para o dimensionamento da secção do duto no trecho 1-2 do circuito, com uma velocidade de 10 m/s admitida nesse trecho, então a largura mínima do duto nesse trecho deverá ser de 2.000 mm.

No que se refere aos materiais comumente utilizados na construção mecânica, julgue o item a seguir.

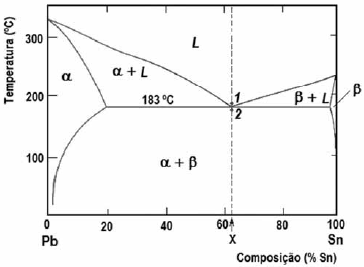

A transformação da liga X (61,9% Pb – 38,1% Sn) do ponto 1 para o 2, a 183 °C, conforme ilustrada no diagrama abaixo, é denominada reação eutética e resulta em uma microestrutura laminar formada pelas fases sólidas α e β.

A respeito dos conceitos e dos princípios da instrumentação, julgue o item.

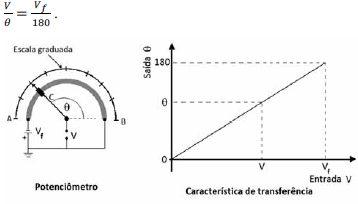

A função de transferência para o sistema de ordem zero (potenciômetro linear) com as características de transferência apresentadas na figura abaixo é expressa pela equação

Com base nos conceitos e definições da metrologia, julgue o item seguinte.

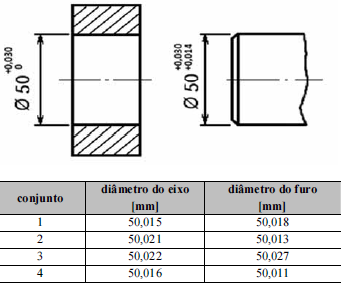

Considere que: um lote de peças tenha sido produzido a partir do desenho técnico mostrado abaixo; observando os afastamentos, seja possível perceber que os conjuntos são acoplados com ajuste incerto; quatro conjuntos tenham sido aleatoriamente retirados do lote para controle; a tabela abaixo indica as dimensões efetivas de cada conjunto retirado.





A partir dessas informações é correto concluir que os conjuntos 1 e 3 apresentam ajuste com folga e os conjuntos 2 e 4, ajuste com interferência.

Com base nos conceitos e definições da metrologia, julgue o item seguinte.

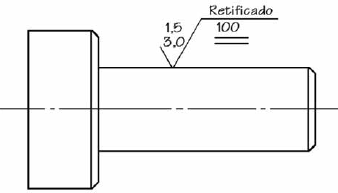

O desenho mostrado na figura abaixo especifica que a superfície da peça deve ser retificada; a rugosidade Ra deve estar compreendida entre 1,5 e 3,0 μm; os sulcos devem ter orientação paralela à superfície mostrada e o comprimento de controle é de 100 mm.

A respeito dos conceitos e dos princípios da instrumentação, julgue o item.

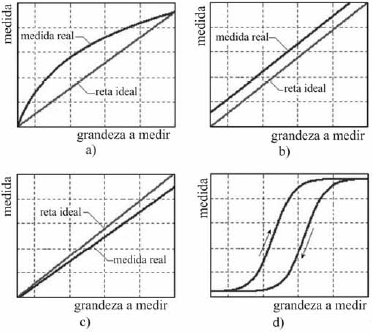

Com relação aos tipos de erros que podem ocorrer nos sistemas de medidas, é correto afirmar que as figuras abaixo correspondem a erros de: a) sensibilidade; b) linearidade; c) histerese e d) offset.

Um órgão público pretende organizar um programa de desenvolvimento de pessoas que contemple um conjunto de ações de educação continuada. Quando divulgou a oferta de um curso no âmbito desse programa, publicou, por engano, um anúncio com um pequeno erro nos requisitos. Em vez de “os candidatos devem ter entre 30 e 50 anos e possuir mais de cinco anos de experiência no serviço público” (anúncio 1), publicou “os candidatos devem ter entre 30 e 50 anos ou possuir mais de cinco anos de experiência no serviço público” (anúncio 2).
Considere que X = o conjunto de todos os servidores do órgão; A = o conjunto dos servidores do orgão que têm mais de 30 anos de idade; B = o conjunto dos servidores do orgão que têm menos de 50 anos de idade e C = o conjunto dos servidores do orgão com mais de cinco anos de experiência no serviço público. Sabendo que X, A, B, e C têm, respectivamente, 1.200, 800, 900 e 700 elementos, julgue o item seguinte.

O conjunto dos servidores que satisfazem ao requisito do anúncio 1 é corretamente representado por A∩B∩C.

Um órgão público pretende organizar um programa de desenvolvimento de pessoas que contemple um conjunto de ações de educação continuada. Quando divulgou a oferta de um curso no âmbito desse programa, publicou, por engano, um anúncio com um pequeno erro nos requisitos. Em vez de “os candidatos devem ter entre 30 e 50 anos e possuir mais de cinco anos de experiência no serviço público” (anúncio 1), publicou “os candidatos devem ter entre 30 e 50 anos ou possuir mais de cinco anos de experiência no serviço público” (anúncio 2).
Considere que X = o conjunto de todos os servidores do órgão; A = o conjunto dos servidores do orgão que têm mais de 30 anos de idade; B = o conjunto dos servidores do orgão que têm menos de 50 anos de idade e C = o conjunto dos servidores do orgão com mais de cinco anos de experiência no serviço público. Sabendo que X, A, B, e C têm, respectivamente, 1.200, 800, 900 e 700 elementos, julgue o item seguinte.

O conjunto de servidores que satisfazem os requisitos de apenas um anúncio é corretamente representado por AUBUC – A∩B∩C.
